Chaveta de media luna, chavetas de media luna de mbo Osswald son según DIN 6888. mbo Osswald ofrece estos elementos de máquinas en material acero y acero inoxidable.

Chavetas de media luna DIN 6888

Por favor, elija primero si es usted un cliente particular o corporativo!

Lamentablemente, debido al aumento de los costes de adquisición, hemos tenido que adaptar el precio de este artículo. No obstante, estaremos encantados de buscar junto con usted una solución para mitigar este aumento del precio. Diríjase a este respecto a su persona de contacto:

Se ha superado la cantidad autorizada actualmente para la tienda. Sin embargo, nos complacería recibir una petición por parte de usted!

Lamentablemente existe una cantidad mínima de [[minsurface]] para el revestimiento de piezas. Como alternativa, puede recibir la mercancía o bien sin revestimiento (brillante, engrasado ligeramente), o bien de acero inoxidable (1.4305, 1.4301 o 1.4404) a partir de 1 unidad:

Acero de fácil mecanización (1.0718) Acero inoxidable (1.4305) Acero inoxidable V2A (1.4301) Acero inoxidable A4 (1.4404)

El producto se ha añadido correctamente a su cesta de la compra

Precio por unidad

[[ formatedPrice ]]A demanda

a partir de [[ price.from ]] unidades solo [[ price.price ]]

Opcional

Plazo de suministro

[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]

A demanda

aún [[ stock ]] unidades en almacén

Entrega urgente (+[[ (!loading.delivery && !loadAll && hasExpress?formatPrice(deliveryData.ExpresslieferungPauschale*tax):"") ]])
Priorice este componente (máx. 400 unidades) en nuestra fabricación. Acorte el plazo de entrega 1-2 días hábiles. Actualmente estamos probando este servicio exclusivamente para las entregas en Alemania.

Cliente particular (con IVA)

Cliente corporativo (sin IVA)

Precio total

[[ formatedSumprice ]]A demanda

incl. IVA
más gastos de envío

r1 redondeado de cantos (todos los lados), oblicuidad o redondeado a elección del fabricante
r2 redondeado de la base de la ranura para árbol y buje
1 Para medidas de acoplamiento, en particular de los extremos de árbol, se ha de respetar la asignación de las secciones transversales de las chavetas de media luna a los diámetros nominal de árbol. La asignación I es válida para aquellos casos en que se utiliza la chaveta de media luna así como la chaveta paralela, es decir, para la transferencia de todo el par de rotación. La asignación II es válida para aquellos casos en que la chaveta de media luna únicamente sirve para establecer la situación del elemento de accionamiento y se utilizan otros elementos para transferir el par de rotación, por ejemplo una chaveta transversal o un cono de sujeción.
2 Las variaciones permitidas para las anchuras de ranura sólo tienen validez como directriz. Para anchuras de ranuras brochadas se recomienda cumplir con la calidad ISO IT8 en lugar de la IT9 (es decir, P8 en lugar de P9, N8 en lugar de N9 y JS8 en lugar de JS9).
3 En los dibujos de taller se pueden introducir unas junto a otras las medidas t1 y (d1 – t1), así como t2 y (d1 + t2); sin embargo, en muchos casos serán suficientes las medidas t1 y (d1 + t2). Eventualmente se deberán tener en cuenta las variaciones permitidas y las sobremedidas para el mecanizado del árbol y el orificio del buje.
* Utilizar preferentemente la serie A (ranura de buje alta), cumple con la norma DIN 6885-1 (t2 con juego en el lomo).
** Serie B (ranura de buje baja) para máquinas-herramientas, cumple con la norma DIN 6885-2.
*** En la asignación II de las chavetas de disco a los diámetros de árbol también se puede elegir el margen de tolerancia D10.
**** similares a DIN 6888

Archivo CAD descarga

He adquirido constancia de los avisos de protección de datos.
Cuenta de Traceparts (opcional) Selección del formato

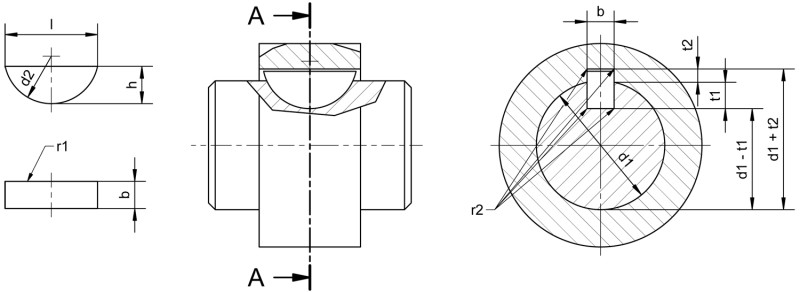

Chavetas de media luna DIN 6888 - Plano de dimensiones

Para encontrar el artículo que está buscando, puede seleccionar en el comienzo de la tabla los criterios de filtrado que desee, introducir el texto de búsqueda y combinar ambos.
Para borrar los filtros seleccionados, haga clic en el botón de “Limpiar filtro” que encontrará debajo de la tabla.
Podrá acceder a los detalles del producto, inclusive la función de tienda virtual y la maqueta en 3D , haciendo clic en la línea del artículo que desee.

Información sobre el producto "Chavetas de media luna DIN 6888"

Chaveta media luna

Una chaveta de media luna según DIN 6888 pertenece a los elementos para máquinas y se utiliza, de forma parecida a la chaveta paralela (DIN 6885), para unir un árbol y un buje. La técnica de acoplamiento de arrastre de forma sirve para la transmisión del par de torsión de, por ejemplo, un eje de accionamiento sobre un piñón.
