    Perni DIN 1444 Forma B

    Perni DIN 1444 Forma B

    7 Valutazioni dal 21.06.2021
    Descrizione

    Anche se in linea di principio un perno conforme a DIN 1444 Forma B è un perno standardizzato, le situazioni di montaggio spesso sono individuali e specifiche, ed è raro che un perno assomigli ad un altro. È per questo motivo che di regola i nostri perni vengono realizzati su misura.

    Per aiutarvi in futuro ad individuare i perni di cui avete bisogno in modo ancora più veloce e comodo, vi mettiamo a disposizione il configuratore. Oltre al risparmio di tempo, non soltanto potrete beneficiare di prezzi più vantaggiosi rispetto ad una richiesta via e-mail convenzionale, ma i vostri perni avranno anche la priorità nel nostro processo di fabbricazione!

    Informazioni specifiche Perni DIN 1444 Forma B

    Basta compilare il campo Lunghezza / Lunghezza di serraggio In seguito il configuratore determinerà automaticamente le dimensioni risultanti dalla norma. Naturalmente potete anche compilare questi campi secondo le vostre esigenze specifiche!

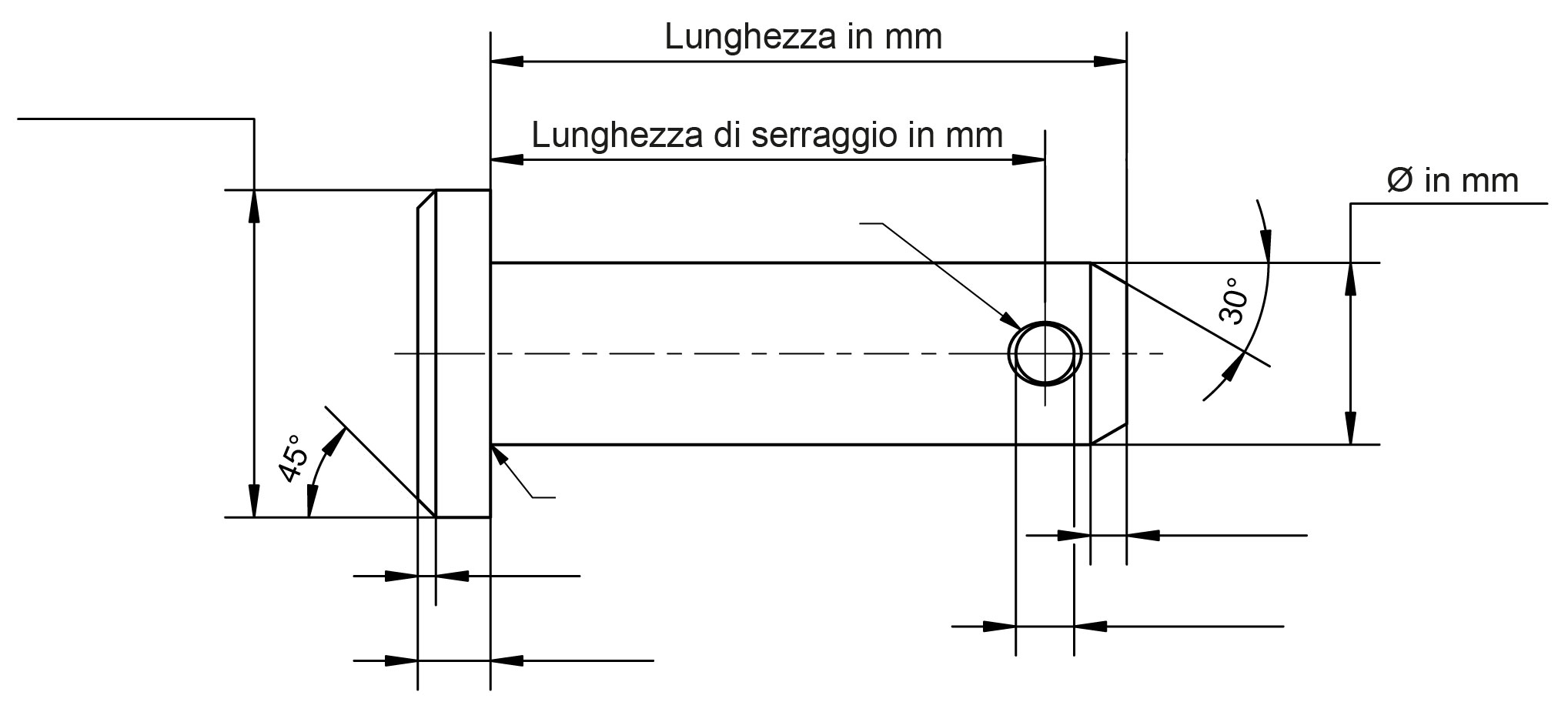

    Perni DIN 1444 Forma B immagine quotata
    Esempio di ordinazione
    Perno con foro per coppiglia a norma DIN 1444 Forma B, d1 = 10 mm, l1 = 30 mm, l2 = 20 mm,
    acciaio automatico 1.0718 (11SMnPb30+C), elettrozincato bianco;
    Articolo n.: 44 10 0030 0020/013

    d1 h11 4 5 6 8 10 12 14 16 18 20 22 24 27 30 33 36 40 45 50 55 60 70 80 90
    d2 h14 6 8 10 14 18 20 22 25 28 30 33 36 40 44 47 50 55 60 66 72 78 90 100 110
    d3 H13  1 1,2 1,6 2 3,2 3,2 4 4 5 5 5 6,3 6,3 8 8 8 8 10 10 10 10 13 13 13
    k js14 1 1,6 2 3 4 4 4 4,5 5 5 5,5 6 6 8 8 8 8 9 9 11 12 13 13 13
    r 0,6 0,6 0,6 0,6 0,6 0,6 0,6 0,6 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1 1
    w  2,2 2,9 3,2 3,5 4,5 5,5 6 6 7 8 8 9 9 10 10 10 10 12 12 14 14 16 16 16
    z1 max.  1 2 2 2 2 3 3 3 3 4 4 4 4 4 4 4 4 4 4 6 6 6 6 6
    z2 ≈ 0,5 1 1 1 1 1,6 1,6 1,6 1,6 2 2 2 2 2 2 2 2 2 2 3 3 3 3 3
    l1 js15  x = Intervallo di lunghezze reperibili in commercio
    8 x
    10 x x
    12 x x x
    14 x x x
    16 x x x x
    18 x x x x
    20 x x x x x
    22 x x x x x
    25 x x x x x x
    28 x x x x x x
    30 x x x x x x x
    35 x x x x x x x x
    40 x x x x x x x x x x
    45   x x x x x x x x x x
    50   x x x x x x x x x x x x
    55   x x x x x x x x x x x
    60   x x x x x x x x x x x x
    65   x x x x x x x x x x x x
    70   x x x x x x x x x x x x x
    75   x x x x x x x x x x x x x
    80   x x x x x x x x x x x x x x
    85   x x x x x x x x x x x x x
    90   x x x x x x x x x x x x x x
    95   x x x x x x x x x x x x x x
    100   x x x x x x x x x x x x x x x
    105   x x x x x x x
    110   x x x x x x x x
    115   x x x x x x x x
    120   x x x x x x x x x
    125   x x x x x x x x x
    130   x x x x x x x x x
    140   x x x x x x x x x x
    150   x x x x x x x x x x
    160   x x x x x x x x x x x
    170   x x x x x x x x x x x
    180   x x x x x x x x x x x x
    190   x x x x x x x x x x x x
    200                         x x x x x x x x x x x x

    Avviso legale per i consumatori

    Si prega di notare che questo prodotto viene sempre realizzato individualmente per voi e per questo motivo non possiamo concedere il diritto di recesso ! Tale prodotto è fabbricato esattamente secondo il disegno consegnato, che riceverete nuovamente via e-mail in caso di ordine.
