Perni DIN EN 22341 / ISO 2341 Forma A

2 Valutazioni dal 21.06.2021

Descrizione

Perni con testa DIN EN 22341 / ISO 2341 Form A

Anche se in linea di principio un perno conforme a DIN EN 22341 / ISO 2341 Forma A è un perno standardizzato, le situazioni di montaggio spesso sono individuali e specifiche, ed è raro che un perno assomigli ad un altro. È per questo motivo che di regola i nostri perni vengono realizzati su misura.

Per aiutarvi in futuro ad individuare i perni di cui avete bisogno in modo ancora più veloce e comodo, vi mettiamo a disposizione il configuratore. Oltre al risparmio di tempo, non soltanto potrete beneficiare di prezzi più vantaggiosi rispetto ad una richiesta via e-mail convenzionale, ma i vostri perni avranno anche la priorità nel nostro processo di fabbricazione!

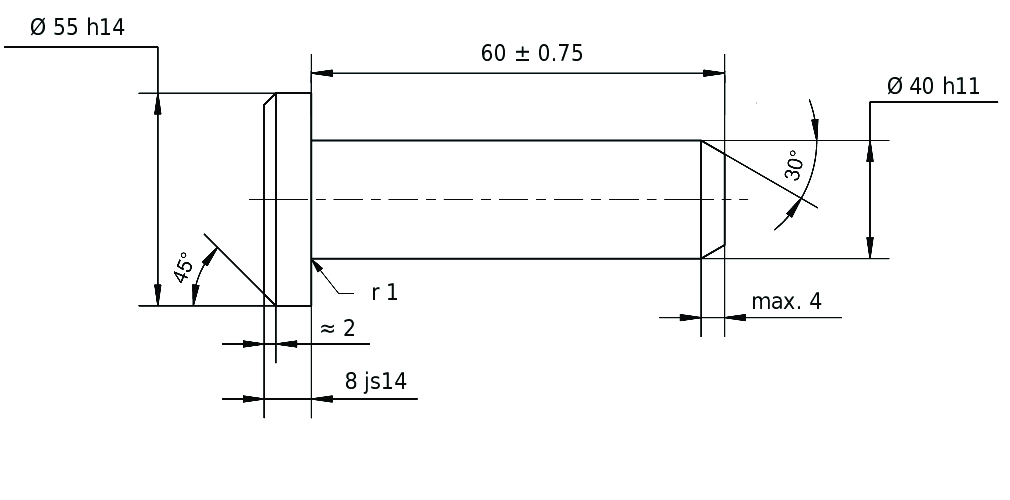

Perni DIN EN 22341 / ISO 2341 Forma A immagine quotata

Esempio di ordinazione

Perno senza foro per coppiglia a norma DIN EN 22341 / ISO 2341 Forma A, d = 10 mm, l = 30 mm,

acciaio automatico 1.0718 (11SMnPb30+C), elettrozincato bianco;

Articolo n.: 41 10 0000 0030/013

d h11			4	5	6	8	10	12	14	16	18	20	22	24	27	30	33	36	40	45
dk h14			6	8	10	14	18	20	22	25	28	30	33	36	40	44	47	50	55	60
c max.			1	2	2	2	2	3	3	3	3	4	4	4	4	4	4	4	4	4
e ≈			0,5	1	1	1	1	1,6	1,6	1,6	1,6	2	2	2	2	2	2	2	2	2
k js14			1	1,6	2	3	4	4	4	4,5	5	5	5,5	6	6	8	8	8	8	9
r			0,6	0,6	0,6	0,6	0,6	0,6	0,6	0,6	1	1	1	1	1	1	1	1	1	1
l			x = Intervallo di lunghezze reperibili in commercio
	min.	max.	x = Intervallo di lunghezze reperibili in commercio
8	7,75	8,25	x
10	9,75	10,25	x	x
12	11,5	112,5	x	x	x
14	13,5	14,5	x	x	x
16	15,5	16,5	x	x	x	x
18	17,5	18,5	x	x	x	x
20	19,5	20,5	x	x	x	x	x
22	21,5	22,5	x	x	x	x	x
24	23,5	24,5	x	x	x	x	x	x
26	25,5	26,5	x	x	x	x	x	x
28	27,5	28,5	x	x	x	x	x	x	x
30	29,5	30,5	x	x	x	x	x	x	x
32	31,5	32,5	x	x	x	x	x	x	x	x
35	34,5	35,5	x	x	x	x	x	x	x	x	x
40	39,5	40,5	x	x	x	x	x	x	x	x	x	x
45	44,5	45,5		x	x	x	x	x	x	x	x	x	x
50	49,5	50,5		x	x	x	x	x	x	x	x	x	x	x
55	54,25	55,75			x	x	x	x	x	x	x	x	x	x	x
60	59,25	60,75			x	x	x	x	x	x	x	x	x	x	x	x
65	64,28	65,75				x	x	x	x	x	x	x	x	x	x	x	x
70	69,25	70,75				x	x	x	x	x	x	x	x	x	x	x	x	x
75	74,25	75,75				x	x	x	x	x	x	x	x	x	x	x	x	x
80	79,25	80,75				x	x	x	x	x	x	x	x	x	x	x	x	x	x
85	84,25	85,75					x	x	x	x	x	x	x	x	x	x	x	x	x
90	89,25	90,75					x	x	x	x	x	x	x	x	x	x	x	x	x	x
95	94,25	95,78					x	x	x	x	x	x	x	x	x	x	x	x	x	x
100	99,25	100,75					x	x	x	x	x	x	x	x	x	x	x	x	x	x
120	119,25	120,75						x	x	x	x	x	x	x	x	x	x	x	x	x
140	139,25	140,75							x	x	x	x	x	x	x	x	x	x	x	x
160	159,25	160,75								x	x	x	x	x	x	x	x	x	x	x
180	179,25	180,75									x	x	x	x	x	x	x	x	x	x
200	199,25	200,75										x	x	x	x	x	x	x	x	x
