Clips a baionetta

1. Descrizione del prodotto

I clips a baionetta sono elementi di fissaggio essenziali per assiali, perni e alberi con scanalatura, progettati specificamente per prevenire movimenti assiali indesiderati. Vengono fissati sopra i perni tramite una linguetta sagomata con precisione, garantendo un collegamento affidabile e sicuro. Il design intelligente dei clips a baionetta facilita l'applicazione sui perni, mentre la linguetta sotto tensione assicura una presa salda. I clips prevenono il disinnesto indesiderato dei perni in direzione assiale, risultando ideali per applicazioni in cui i collegamenti affidabili sono imprescindibili.

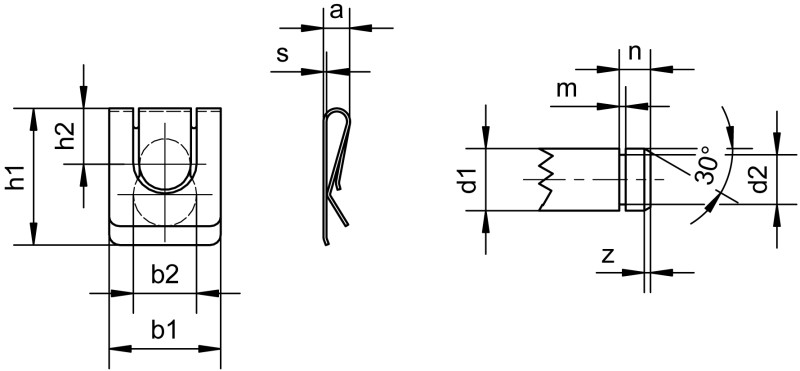

Importante da notare: questo dispositivo di sicurezza è adatto solo per una certa distanza (= misura "n") tra la scanalatura e l'estremità dell'albero. I nostri clips a baionetta sono progettati per distanze specifiche e dovrebbero essere scelti in base alle esigenze locali.

Una delle caratteristiche eccezionali di questi clip è la loro riutilizzabilità. Possono essere smontati con la stessa facilità e rapidità con cui vengono montati, rendendoli una soluzione economica per applicazioni ripetute.

2. Dettagli del prodotto

Dimensione: 4 mbo 06 - 16 mbo 06

Gruppo di materiale: acciaio

Superficie: elettrozincato bianco, fosfatato oliato

3. Settori di applicazione & Compatibilità

I clips a baionetta trovano impiego in vari settori, soprattutto dove è necessaria una fissazione e sicurezza affidabile delle componenti. I settori applicativi rilevanti sono:

Ingegneria meccanica: I clips a baionetta vengono utilizzati qui per la fissazione di assi e bulloni. Assicurano che i componenti non si stacchino inaspettatamente durante il funzionamento, aumentando la sicurezza operativa e la longevità delle macchine.

Elettrotecnica: In questo campo, i clips a baionetta servono a fissare in sicurezza coperchi o rivestimenti di alloggiamenti. Ciò permette un accesso rapido ai componenti elettronici per la manutenzione o la riparazione, senza la necessità di attrezzi speciali.

Meccanica di precisione: Per applicazioni che richiedono connessioni estremamente precise e sicure, i clips a baionetta sono ideali. Contribuiscono al funzionamento preciso e affidabile dei dispositivi collegando stabilmente i componenti meccanici.

Tecnica di installazione: I clips a baionetta vengono impiegati per il fissaggio di tubature e altre installazioni. Offrono un modo semplice ed efficiente per montare rapidamente gli elementi e smontarli altrettanto facilmente in caso di necessità.

Industria del mobile: In questo settore, i clips a baionetta sono utilizzati per giunzioni che permettono di montare e smontare facilmente i mobili. Questo è particolarmente vantaggioso per i mobili modulari, che vengono spesso ricostruiti o trasportati.

Compatibilità

La compatibilità dei clips a baionetta svolge un ruolo cruciale nella selezione e nell'applicazione di questi elementi di fissaggio. Punti importanti relativi alla compatibilità sono:

Misura "n": La distanza tra la scanalatura e l'estremità dell'albero deve corrispondere esattamente alle specifiche del Clip, poiché questa distanza è fondamentale per il fissaggio sicuro.

Dimensioni e forma: Le dimensioni e la forma del clip devono adattarsi alla dimensione del bullone o dell'asse per garantire una presa sicura. Deviazioni possono portare a un fissaggio inadeguato.

Condizioni ambientali: I clips dovrebbero essere adatti alle condizioni ambientali specifiche in cui verranno utilizzati, ad esempio in presenza di temperature estreme, umidità o agenti chimici.

Attrezzi di montaggio: Verificare se sono necessari strumenti speciali per il montaggio o lo smontaggio dei clips e se questi strumenti sono compatibili con le attrezzature esistenti.

4. Vantaggi e benefici

I clips a baionetta offrono una varietà di vantaggi e benefici che li rendono un elemento di sicurezza preferito in molte industrie:

Montaggio e smontaggio facili: Grazie al loro design speciale, i clips a baionetta possono essere montati e smontati rapidamente senza bisogno di attrezzi speciali, riducendo il tempo e il lavoro necessari.

Sicurezza affidabile: I clips offrono un ancoraggio solido che previene efficacemente movimenti indesiderati e l'allentamento di bulloni e assi, aumentando la sicurezza e la stabilità delle connessioni.

Riutilizzabilità: Un vantaggio eccezionale è la loro riutilizzabilità. Possono essere utilizzati più volte senza difficoltà, riducendo i costi di ricambi e montaggio.

Design compatto: I clips a baionetta hanno una struttura salva-spazio, che consente l'applicazione in aree ristrette o di difficile accesso.

Utilizzo universale: Trova applicazione in diversi settori industriali come la meccanica, l'elettronica, la meccanica di precisione e la tecnologia medica, sottolineando la loro versatilità.

Efficienza dei costi: Grazie alla loro durabilità e riutilizzabilità, offrono una soluzione economica per applicazioni ripetute senza compromessi sulla qualità.

5. Montaggio e installazione

Preparazione della postazione di lavoro: Assicurarsi che il posto di lavoro sia pulito e ben illuminato, per consentire un montaggio preciso. Tenere tutte le componenti necessarie e il clip a baionetta a portata di mano.

Precauzioni di sicurezza: Indossare attrezzature protettive adeguate come guanti e occhiali di sicurezza, soprattutto quando si lavora con macchinari o in ambienti con rischio elevato di infortuni.

Verifica delle misure: Assicurarsi che soprattutto la misura "n" (distanza tra la scanalatura e l'estremità dell'albero) corrisponda alle specifiche del clip a baionetta, per consentire una vestibilità perfetta. Anche il diametro del perno e il diametro e la larghezza della scanalatura sono fondamentali.

Posizionamento del clip: Posizionare il clip a baionetta sulla scanalatura o sulla scanalatura del perno o dell'asse, in modo che la linguetta sia correttamente allineata.

Fissaggio del clip: Premere con attenzione il clip a baionetta sul perno o sull'asse, fino a quando la linguetta si blocca e il clip è ben fissato.

Verifica del fissaggio: Controllare che il clip a baionetta sia ben saldo e non permetta movimenti indesiderati. Un fissaggio sicuro è fondamentale per l'efficacia del blocco.

Smontaggio (se necessario): Se il clip a baionetta deve essere rimosso, sollevare con cautela la linguetta per rilasciare il clip e quindi tirarlo via dal perno o dall'asse.

Controllo dell'usura: Controllare regolarmente il clip a baionetta e la componente da fissare per usura o danni, per garantire un'applicazione sicura e duratura.

6. Avvertenze di sicurezza e normative

Uso di dispositivi di protezione: Indossare sempre dispositivi di protezione personale adeguati, come guanti e occhiali protettivi, per proteggersi da lesioni meccaniche o dallo scivolamento degli strumenti.

Controllo prima dell'uso: Esaminare i clip per eventuali danni o usura visibili. I clip danneggiati non devono essere utilizzati poiché possono compromettere la sicurezza della connessione.

Uso degli strumenti: Nel caso in cui siano necessari strumenti per il montaggio o lo smontaggio dei clip, utilizzare sempre lo strumento adeguato per evitare danni ai clip o alle parti da fissare.

Evitare sforzi eccessivi: Non esercitare troppa pressione durante il montaggio o lo smontaggio per evitare danni ai clip o alle componenti fissate.

Conservazione corretta: Conservare i clips a baionetta in un luogo asciutto e pulito per evitare corrosione o contaminazione, che potrebbero compromettere il funzionamento.

Considerare le condizioni ambientali: Nelle applicazioni in ambienti speciali (ad esempio, corrosivi o a temperature estreme), assicurarsi che i clip scelti siano adatti a tali condizioni per prevenire cedimenti del materiale.

Documentazione e tracciabilità: Si dovrebbe tenere una documentazione dettagliata sull'uso e la manutenzione. Queste informazioni aiutano a identificare e risolvere rapidamente eventuali problemi.
