mbo Osswald fornisce collari di spallamento, collare di spallament, a norma DIN 705 Forma B, con foro per spina ad intaglio o spina conica. mbo Osswald offre questi elementi per macchine in materiale acciaio e acciaio inossidabile.

Collari di spallamento DIN 705 Forma B

420 Valutazioni dal 08.09.2026

Più superficie d’appoggio, migliore distribuzione delle forze: i collari di spallamento DIN 705 Forma B offrono una geometria dell’anello adattata per superfici di appoggio più ampie. Ciò riduce la pressione superficiale e protegge l’albero – una soluzione utile quando si devono assorbire in sicurezza forze maggiori o rispettare specifici vincoli di ingombro.

Acciaio automatico (1.0715/1.0718) Acciaio inossidabile (1.4305) Acciaio inossidabile A2 (1.4301) Acciaio inossidabile A4 (1.4404)

Prezzo unitario

Opzionale

Tempo di consegna

Consegna rapida
Assegni la priorità a questo componente (max. 400 pezzi) nella nostra produzione. Abbrevi i tempi di consegna di 1-2 giorni lavorativi. Al momento stiamo testando questo servizio esclusivamente per consegne in Germania.

Prezzo totale

Cliente aziendale

più IVA
più costi di spedizione

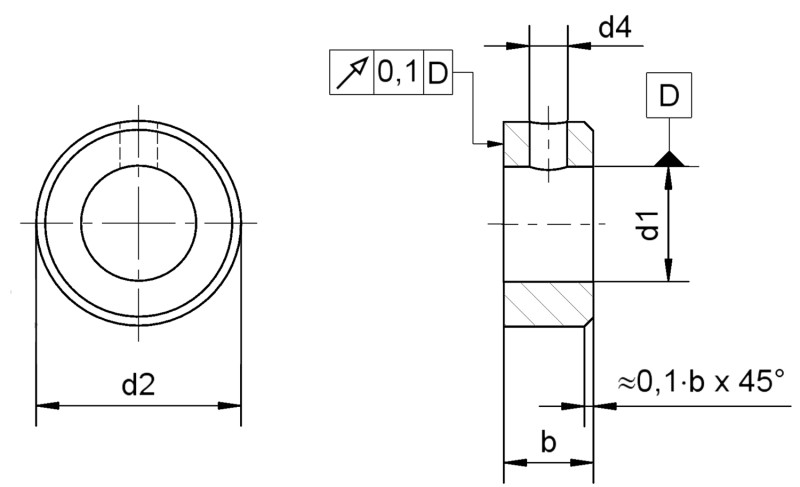

Collari di spallamento DIN 705 Forma B - Immagine quotata

Per trovare l’articolo desiderato, selezionare la quantità richiesta tra i filtri di ricerca nell'intestazione della tabella, inserire il testo di ricerca e associarli.
Per annullare il filtro di ricerca, cliccare sul pulsante di "Cancella" che si trova sotto la tabella.
I dettagli del prodotto, compresa funzione eShop e modello 3D , sono richiamabili cliccando nella riga dell’articolo desiderato.

1 Le tolleranze indicate valgono solo per la versione "lucida". Altre tolleranze devono essere specificate al momento dell'ordine.
2 Sono da preferire i diametri nominali della serie 1 soprattutto per le nuove strutture.
3 I diametri nominali della serie 2 contengono misure che attualmente sono ancora necessarie nella pratica, ma che non dovrebbero più essere utilizzate per le nuove strutture.
* A differenza di spine ad intagli e coniche, i perni filettati (fino a M 10 con intaglio a norma DIN EN 27434 e da M 12 con cava esagonale a norma DIN EN ISO 4027) sono parte integrante del collare di spallamento (avvitato).
** Al posto delle spine ad intagli conformi a DIN EN ISO 8744 possono essere utilizzate anche spine elastiche conformi a DIN EN ISO 8752 oppure spine elastiche a spirale conformi a DIN EN ISO 8750.
*** Se vengono usate spine coniche a norma DIN EN 22339, il foro deve essere alesato con cono 1:50 al montaggio.
