Pernos con ranura para aseguramientos de árboles (apropiado para cabezas de horquilla)

1. Descripción del producto

Un perno con ranura para aseguramientos de árboles, apropiado para cabezas de horquilla, es un elemento de acoplamiento flexible y fiable que se utiliza especialmente en aplicaciones que requieren una fijación precisa. La ranura garantiza el posicionamiento seguro de un aseguramiento de árboles, que mantiene el perno en la posición deseada. Durante el uso, el perno se introduce a través del taladro transversal de una cabeza de horquilla y el aseguramiento de árboles se coloca en la ranura para crear una unión firme y duradera que resiste de forma fiable las cargas mecánicas.

Los pernos con ranura para aseguramientos de árboles pueden utilizarse universalmente en combinación con cabezas de horquilla y resultan prácticos en muchos ámbitos, entre ellos como uniones de palanca en sistemas mecánicos, por ejemplo, en vehículos, máquinas o equipos agrícolas.

Fabricados con materiales de alta calidad, como acero o acero inoxidable resistente a la corrosión, estos pernos también pueden utilizarse en entornos corrosivos y sometidos a altas cargas. La aplicación de revestimientos superficiales especiales, como el galvanizado, mejora aún más la resistencia a las influencias meteorológicas. Gracias a sus dimensiones normalizadas, estos pernos pueden integrarse fácilmente en sistemas existentes, lo que los hace ideales para su uso en diversas aplicaciones industriales.

2. Detalles del producto

Tamaño: BEG 4 x 10,5 x 8,5 - BEG 25 x 57 x 50,5

Grupo de materiales: Acero, acero inoxidable

Superficie: brillante, galvanizada blanca

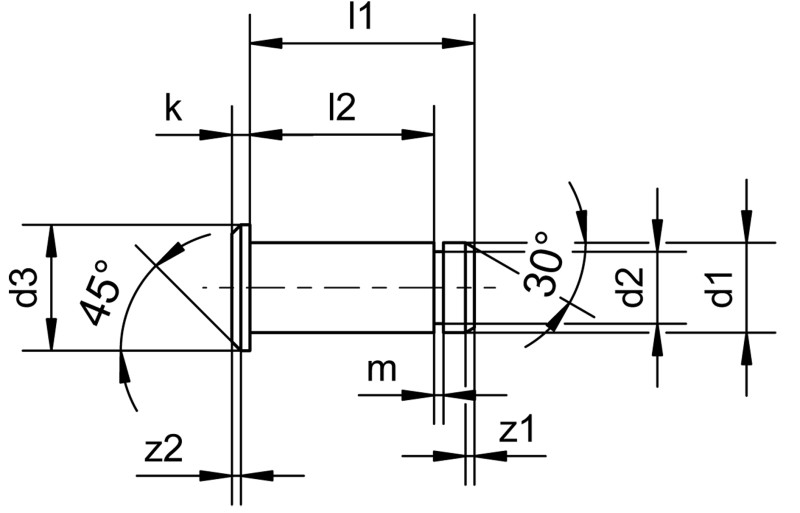

d1 Diámetro de perno: 4 - 25

l2 Longitud de apriete: 8,5 - 50,5

3. Áreas de aplicación & Compatibilidad

En aplicaciones industriales, los pernos con ranura para aseguramientos de árboles son esenciales debido a su versatilidad y robustez:

Ingeniería mecánica: Estos pernos son indispensables para la fijación de componentes de accionamiento utilizados en maquinaria de producción y mecanismos de transporte. Garantizan una retención fiable del movimiento que se mantiene estable incluso bajo cambios constantes de carga. En líneas de montaje automatizadas, contribuyen a la alineación precisa y a la estabilidad de las máquinas, lo que aumenta su vida útil y reduce los costes de mantenimiento.

Agricultura: En maquinaria agrícola, como tractores y cosechadoras, los pernos con ranura desempeñan un papel central en la unión segura de piezas móviles. Son especialmente útiles en instalaciones hidráulicas, donde sirven como elementos de acoplamiento para adaptaciones flexibles en condiciones ambientales cambiantes. El uso de aseguramientos de árboles evita la pérdida de la unión debido a fuertes vibraciones o golpes, frecuentes en terrenos irregulares.

Construcción: En la industria de la construcción, estos pernos son componentes integrales en máquinas pesadas como excavadoras y grúas para la fijación de componentes móviles. En sistemas hidráulicos, garantizan que los brazos giratorios y otras piezas móviles permanezcan posicionados de forma segura, lo que es crucial para el funcionamiento fluido y la seguridad en las obras. Resisten elevadas cargas mecánicas y ayudan a minimizar las interrupciones del trabajo causadas por fallos mecánicos.

Instalaciones electrotécnicas: En el ámbito de la electrotecnia, los pernos con ranura sirven como puntos de fijación estables para pesados canales de cables y elementos de seguridad en instalaciones eléctricas y electromecánicas. Especialmente en estaciones transformadoras o instalaciones de conmutación, su robustez es importante para soportar las elevadas cargas físicas derivadas del peso de los cables y las vibraciones. Su uso permite una fijación segura y duradera que simplifica considerablemente las tareas de mantenimiento.

Compatibilidades

Gracias a su fabricación normalizada, su compatibilidad con cabezas de horquilla y la posibilidad de combinarse con aseguramientos de árboles, estos pernos ofrecen una integración flexible en diferentes sistemas. Estas características facilitan la instalación y el mantenimiento, ya que no se requieren herramientas especiales, y permiten el reemplazo y la adaptación en sistemas existentes. Garantizan una distribución uniforme de la carga y minimizan el riesgo de errores o daños durante el funcionamiento.

4. Ventajas y Beneficios

Seguridad y estabilidad: Los pernos con ranura ofrecen una protección excepcional contra el aflojamiento involuntario mediante el uso de aseguramientos de árboles, como aseguramientos tipo KL, aseguramientos tipo SL, clips tipo bayoneta o arandelas de seguridad DIN 6799. Esta característica es especialmente importante en entornos expuestos a fuertes vibraciones o sacudidas, como sucede a menudo en la ingeniería mecánica o en la industria de la construcción. El aseguramiento de árboles queda firmemente alojado en la ranura del perno y contribuye a mantener la integridad estructural de la unión bajo cargas dinámicas, evitando posibles fallos del sistema o problemas de seguridad.

Montaje y desmontaje: Una ventaja esencial de estos pernos es su sencillo manejo. Como no se requiere rosca, se elimina la laboriosa preparación de orificios roscados y el atornillado, lo que reduce considerablemente el tiempo de instalación. Esto ahorra un tiempo valioso durante el montaje y desmontaje de componentes, lo que resulta especialmente ventajoso en proyectos con plazos ajustados. Además, reduce la necesidad de herramientas especializadas, facilitando la intercambiabilidad de los componentes.

Durabilidad: Fabricados con materiales resistentes como acero galvanizado y acero inoxidable, estos pernos son ideales para su uso en entornos corrosivos o extremos. Los materiales empleados garantizan una alta resistencia a las influencias meteorológicas y a los ataques químicos, lo que prolonga considerablemente la vida útil de las uniones. Esto es especialmente importante en sectores industriales como la tecnología agrícola y la construcción naval, donde los componentes mecánicos suelen estar expuestos a condiciones adversas.

Rentabilidad: Gracias a la fabricación normalizada de estos pernos, se generan ahorros tanto en el almacenamiento como en la logística. Las dimensiones y versiones estandarizadas permiten utilizar los pernos en diferentes sistemas sin necesidad de costosas adaptaciones. Esto reduce la complejidad de la adquisición y el almacenamiento, ya que no es necesario mantener en stock piezas específicas para distintas aplicaciones, sino que se puede cubrir una amplia variedad de aplicaciones con un único tipo de producto.

Flexibilidad y adaptabilidad: Los pernos con ranura se integran perfectamente en una gran variedad de sistemas mecánicos, lo que facilita la sustitución o ampliación de dichos sistemas. Su estandarización permite realizar adaptaciones o ampliaciones en instalaciones existentes sin necesidad de modificaciones exhaustivas. Esta flexibilidad es decisiva cuando las empresas desean modificar sus líneas de producción o integrar nuevas tecnologías, ya que pueden seguir utilizando los componentes existentes y responder de forma flexible a los cambios.

5. Montaje e Instalación

Preparación de los componentes: Antes del montaje, debe asegurarse de que todos los componentes, en particular las superficies de contacto, estén libres de suciedad y daños. Los residuos o las irregularidades en las superficies pueden afectar al asiento firme y a la estabilidad de la unión. Una limpieza minuciosa garantiza una adherencia óptima y minimiza el riesgo de fatiga del material o corrosión.

Alineación de los componentes: La precisión en la alineación del perno es fundamental. El perno debe introducirse exactamente en los taladros o aberturas previstos para garantizar la plena capacidad de carga. Una alineación incorrecta puede provocar una distribución desigual de la carga, lo que debilita la integridad mecánica de la unión y causa un desgaste prematuro.

Montaje de los elementos de acoplamiento: Una vez que el perno esté correctamente posicionado, debe fijarse el aseguramiento de árboles en la ranura. El aseguramiento de árboles evita el desplazamiento involuntario del perno. Los aseguramientos axiales de árboles adecuados son los aseguramientos tipo SL, los aseguramientos tipo KL, las arandelas de seguridad DIN 6799 y los clips tipo bayoneta.

Comprobación de seguridad: Debe comprobarse que el conjunto terminado tenga un asiento firme y funcione correctamente. Asegúrese de que el aseguramiento de árboles esté correctamente colocado y de que el perno se mantenga firmemente en su posición. Cualquier holgura o aflojamiento debe subsanarse de inmediato para mantener la seguridad operativa y maximizar la eficiencia de la unión.

Mantenimiento y control: Las inspecciones periódicas son fundamentales para garantizar la funcionalidad a largo plazo de la unión. Durante estas comprobaciones, los pernos y los aseguramientos de árboles deben examinarse para detectar desgaste, corrosión u otros daños. En caso necesario, aplique lubricante para minimizar la fricción y aumentar la movilidad de la unión. El mantenimiento periódico contribuye significativamente a prolongar la vida útil de la unión y a mantener la eficiencia del sistema.

6. Normas y Accesorios

Las normas relevantes para los pernos con ranura adecuados para cabezas de horquilla son:

DIN 1434: La forma constructiva y los detalles técnicos de los pernos con ranura se basan en esta norma para pernos con agujero.

DIN 6799: La norma define los detalles del producto de las arandelas de seguridad adecuadas para la ranura.

Aseguramiento tipo SL: Este aseguramiento de árbol estandarizado también es adecuado para el perno con ranura y, gracias a su diseño, ofrece una protección adicional contra la extracción axial.

Aseguramiento tipo KL: Este elemento de aseguramiento está disponible en los tamaños adecuados para el perno con ranura y destaca por su fácil manejo durante el montaje y desmontaje.

Clip tipo bayoneta: El diseño inteligente de este aseguramiento axial de árbol evita movimientos axiales no deseados y facilita su colocación sobre el perno.

DIN 71752: Esta norma especifica los requisitos para las cabezas de horquilla con las que se combina el perno, a fin de permitir un ajuste y una funcionalidad correctos.

Todas las normas mencionadas garantizan una solución de unión estandarizada y fiable en sistemas mecánicos. Los accesorios, como los aseguramientos de árbol adecuados o las cabezas de horquilla, hacen que los pernos con ranura sean adaptables a una gran variedad de aplicaciones en las que la seguridad, la estabilidad y la facilidad de mantenimiento son decisivas.
