Gabelgelenk ähnl. DIN 71751 mit Bolzen und Sicherungsring ABS 471-BEG 10x20 M10 Edelstahl

montiert

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Lieferzeit
[[ delivery ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Zubehör für [[ title ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug gilt die Toleranz h11 nach DIN 178
Artikelnummer
10 02 0010 4001/000
Bezeichnung
Gabelgelenk (ähnlich DIN 71751), mit Bolzen mit Einstich und Sicherungsring DIN 471
Größe
ABS 471-BEG 10x20 M10
Materialgruppe
Edelstahl
Oberfläche
blank

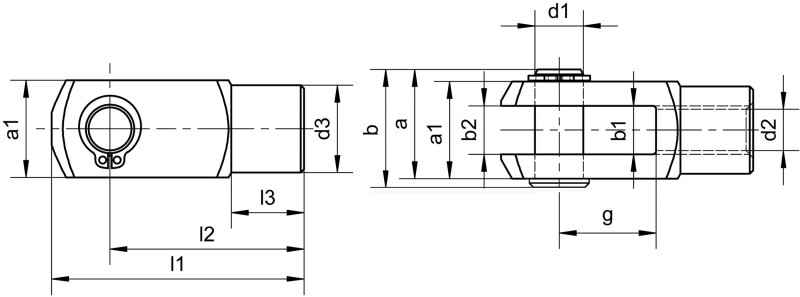

d1
10
d1 Toleranz
h11
g ±0,5
20
a
24
a1 h11
20
a2²
20
a2 Toleranz
+0,5 -0,2
b
26
b1 B13
10
b2
10
b2 Grenzabmaß
B13
d2¹
M10 x 1,5
Gewindeart
Regelgewinde rechts
d3 ±0,3
18
l1
52
l1 Toleranz
±0,5
l2
40
l2 Grenzabmaß
±0,4
l3
15
l3 Toleranz
±0,3
Masse (kg) per Stück
0,09
Werkstoff

Edelstahl 1.4305 (X8CrNiS18-9)
