Gabelgelenk ähnl. DIN 71751 mit Bolzen und Sicherungsringen ABS 471-BE 20x40 M20FG Stahl verz. weiß

montiert

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Lieferzeit
[[ delivery ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Zubehör für [[ title ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug gilt die Toleranz h11 nach DIN 178
Artikelnummer
16 02 0020 7001/013
Bezeichnung
Gabelgelenk (ähnlich DIN 71751), mit Bolzen mit Einstichen und Sicherungsringen DIN 471
Größe
ABS 471-BE 20x40 M20FG
Materialgruppe
Stahl
Oberfläche
galv. verzinkt weiß

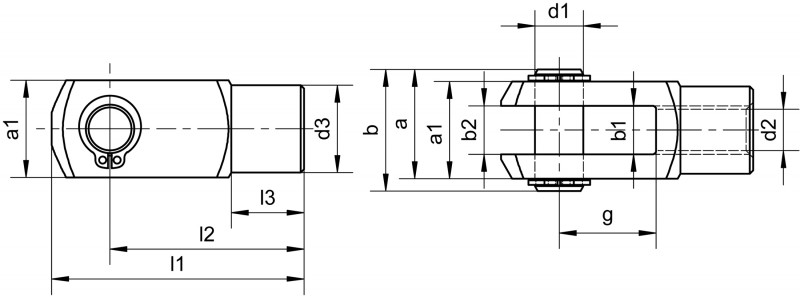

d1
20
d1 Toleranz
h11
g ±0,5
40
a
45
a1 h11
40
a2²
40
a2 Toleranz
+0,5 -0,2
b
50
b1 B13
20
b2
20
b2 Grenzabmaß
+0,7 +0,15
d2¹
M20 x 1,5 FG
Gewindeart
Feingewinde rechts
d3 ±0,3
34
l1
105
l1 Toleranz
±0,5
l2
80
l2 Grenzabmaß
±0,4
l3
30
l3 Toleranz
±0,3
Masse (kg) per Stück
0,669
CETOP
CETOP RP102P
Werkstoff

Automatenstahl 1.0718 (11SMnPb30)
