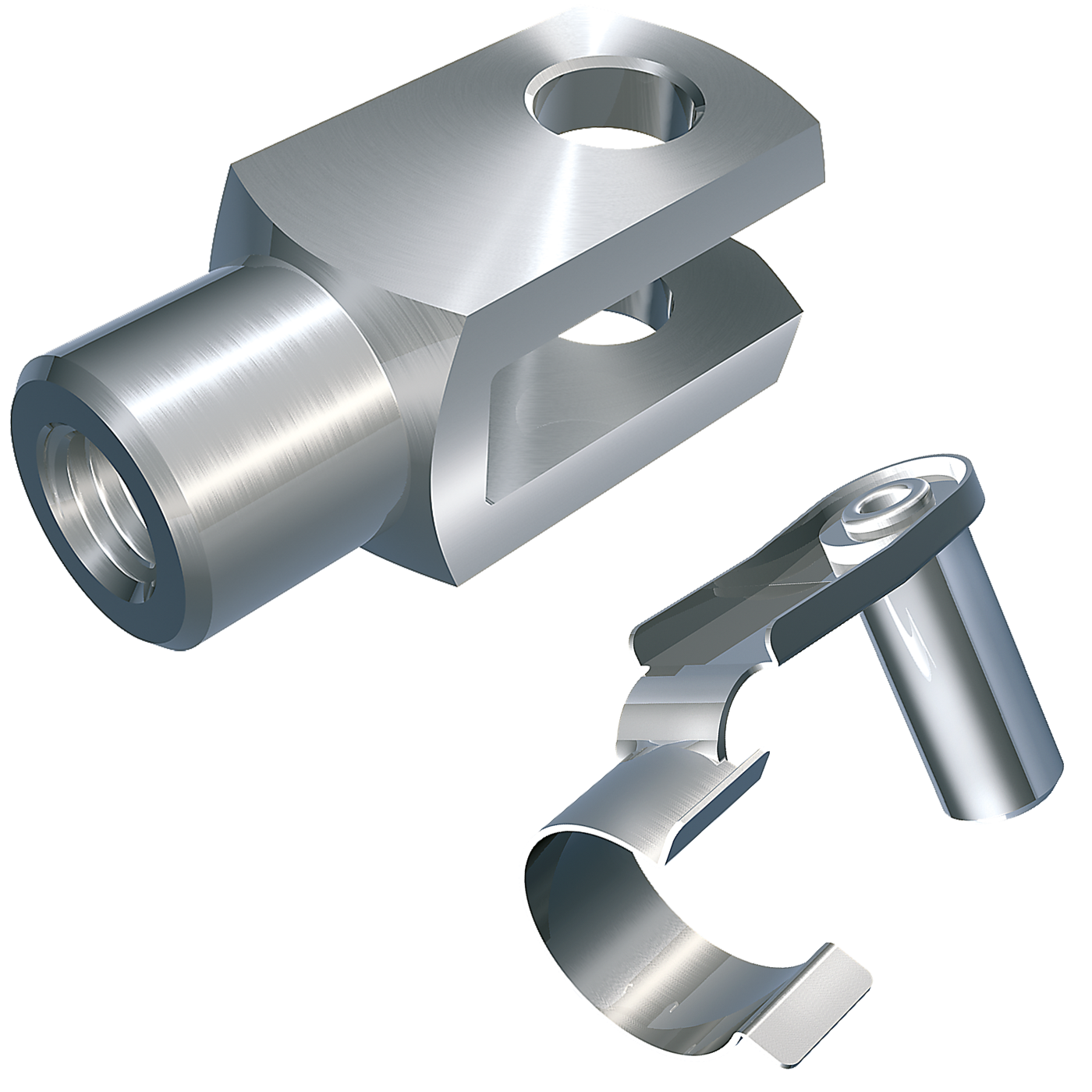

Gabelgelenk ähnl. DIN 71751 mit Federklappbolzen lose AFKB 6x24 M6LH Stahl verzinkt weiß

lose

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Lieferzeit
[[ delivery ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Zubehör für [[ title ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178
Artikelnummer
61 02 0006 8002/013
Bezeichnung
Gabelgelenk (ähnlich DIN 71751), mit Federklappbolzen, lose
Größe
AFKB 6x24 M6LH
Materialgruppe
Stahl
Oberfläche
galv. verzinkt weiß
d1
6
d1 Toleranz
h11
g ±0,5
24
a
14
a1² h11
12
a2
12
a2 Toleranz
+0,5 -0,2
b
16,3
b1 B13
6
b2
6
b2 Grenzabmaß
B 13
d2¹
M6 x 1 LH
Gewindeart
Regelgewinde links
d3 ±0,3
10
l1
43
l1 Toleranz
±0,5
l2
36
l2 Grenzabmaß
±0,4
l3
9
l3 Toleranz
±0,3
Masse (kg) per Stück
0,026
Werkstoff

Gabelkopf: Automatenstahl 1.0718 (11SMnPb30)

Federklappbolzen: Bolzen: Automatenstahl 1.0718 (11SMnPb30+C), Zugfestigkeit ca. 550-700 N/mm²

Feder: Federbandstahl C60 bis Ck75 gehärtet und angelassen auf ca. 430-500 HV
