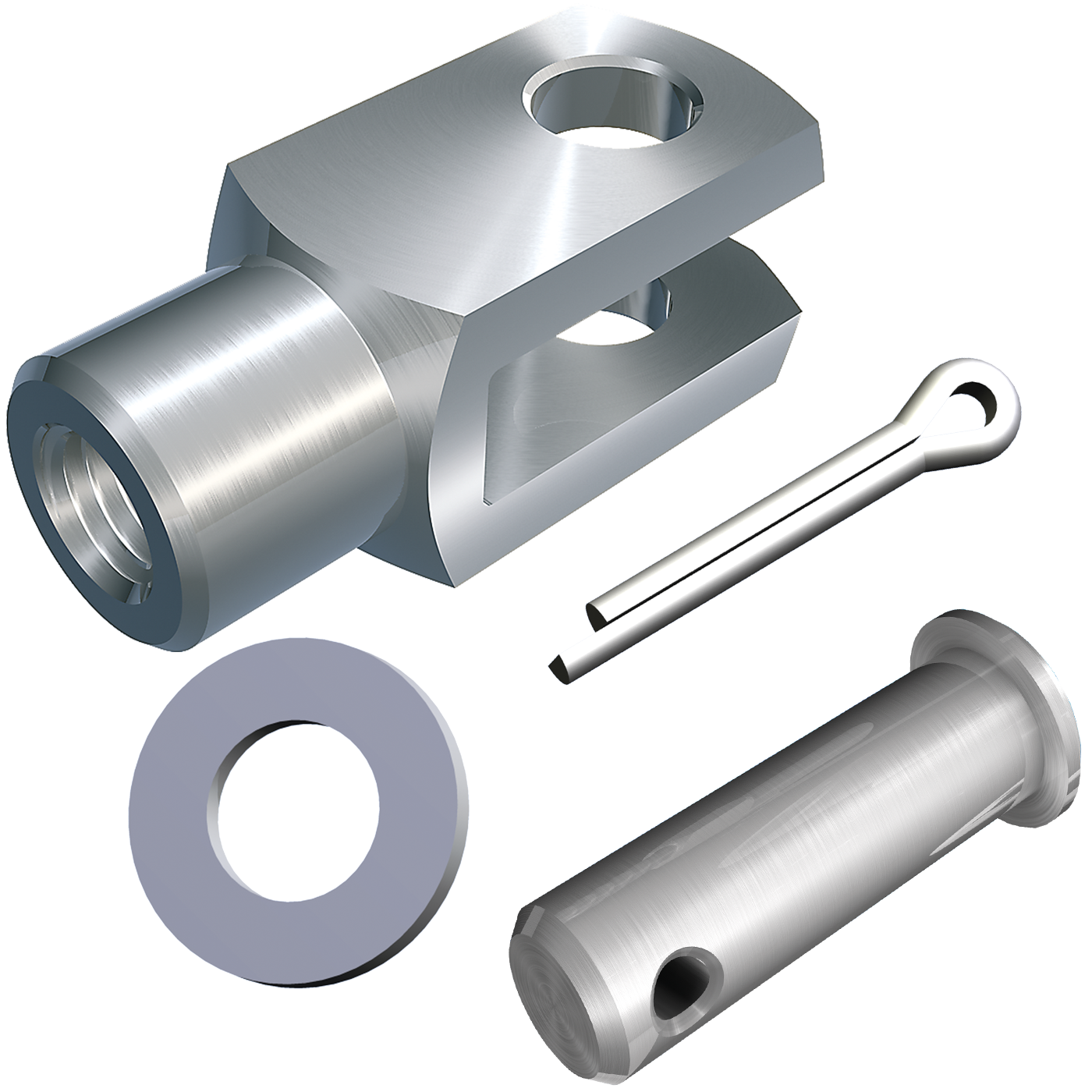

Gabelgelenk (DIN 71751 Form A) lose A 50x96 M48 Stahl blank

lose

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie diesen Bolzen in unserer Fertigung inkl. Expressversand. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland. Bestellen Sie bis 10 Uhr für eine Lieferung am folgenden Werktag bis 12 Uhr. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Ähnliche Artikel lieferbar
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178, ab Größe G 25x50 gilt die Allgemein Toleranz nach DIN ISO 2768-m
* ohne Scheibe DIN 125
Artikelnummer
60 02 0050 6001/003
Bezeichnung
Gabelgelenk (DIN 71751 Form A), lose
Größe
A 50x96 M48*
Materialgruppe
Stahl
Oberfläche
blank
d1
50
d1 Toleranz
h11
g ±0,5
96
a
115
a1² h11
96
a2
96
a2 Toleranz
+0,5 -0,2
b
122
b1 B13
50
b2
50
b2 Grenzabmaß
+0,7 +0,15
d2¹
M48 x 5
Gewindeart
Regelgewinde rechts
d3 ±0,3
82
l1
265
l1 Toleranz
±0,5
l2
192
l2 Grenzabmaß
±0,4
l3
73
l3 Toleranz
±0,3
Masse (kg) per Stück
9,756
Werkstoff

Automatenstahl 1.0718 (11SMnPb30)
