100200046001013

10 02 0004 6001/013

Artikelnummer

10 02 0004 6001/013

Größe / Bezeichnung

A 4x8 M4

Materialgruppe

Stahl

Oberfläche

galv. verzinkt weiß

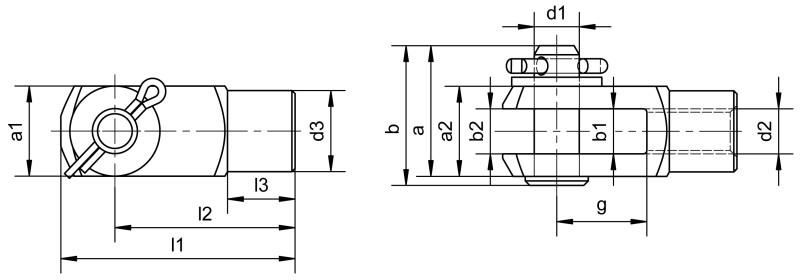

d1

4

d1 Toleranz

h11

g ±0,5

8

a

12

a1 h11

8

a2²

8

a2 Toleranz

+0,5 -0,2

b

13

b1 B13

4

b2

4

b2 Grenzabmaß

B13

d2¹

M4 x 0,7

Gewindeart

Regelgewinde rechts

l1

21

l1 Toleranz

±0,5

l2

16

l2 Grenzabmaß

±0,3

l3

6

l3 Toleranz

±0,3

Masse (kg) per Stück

0,007

CETOP

CETOP RP102P

d3 ±0,3

8

Zolltarifnummer

73181900

Werkstoff

Automatenstahl 1.0718 (11SMnPb30)

1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug gilt die Toleranz h11 bzw. h12 nach DIN 178
* ohne Scheibe DIN 125
