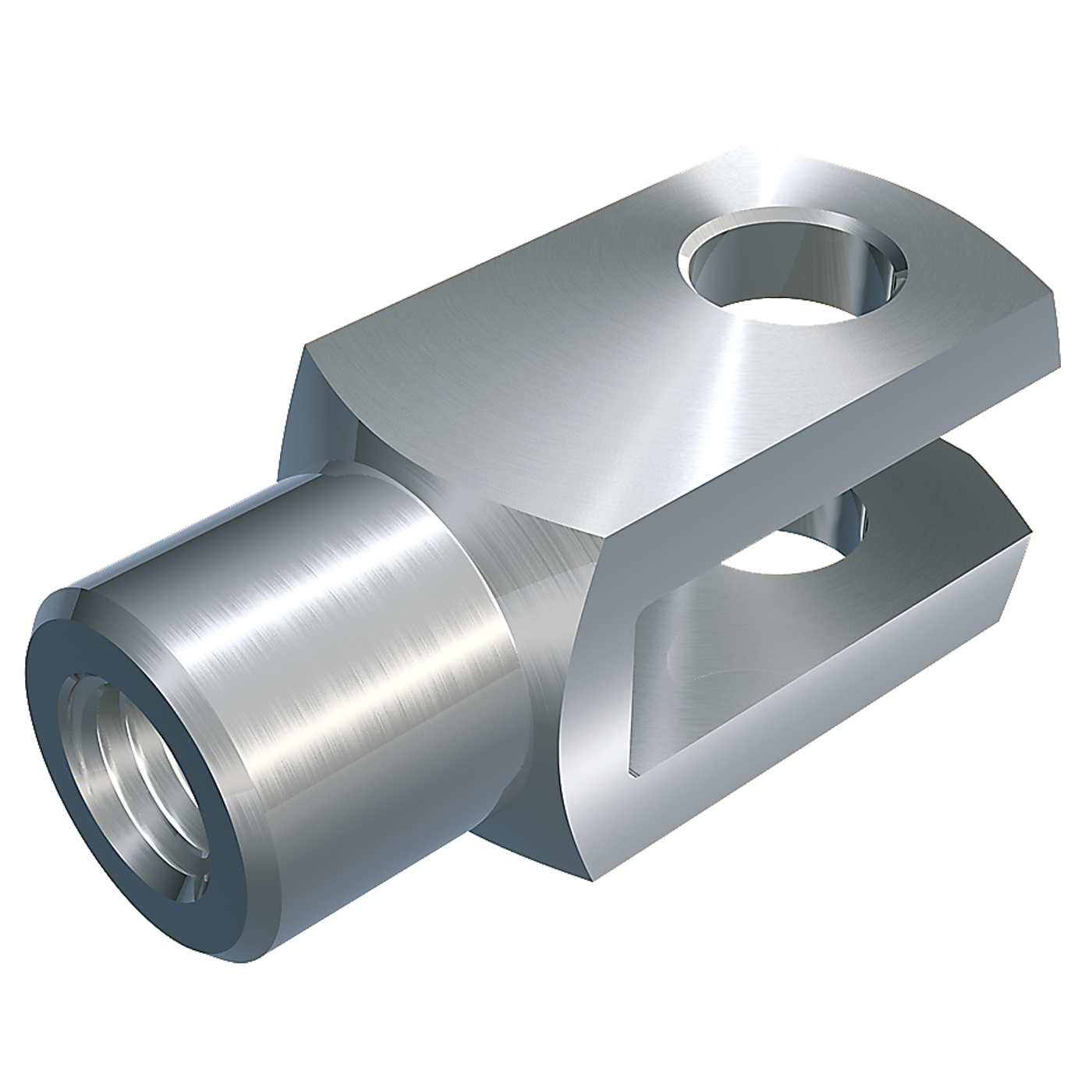

Gabelkopf DIN ISO 8140 / CETOP RP102P / ähnlich DIN 71752 G 20x40 M20FG Stahl verzinkt weiß

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Ähnliche Artikel lieferbar
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

* in diesem Bereich ist b1 einzuhalten
1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178, ab Größe G 25x50 gilt die Allgemein Toleranz nach DIN ISO 2768-m
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
** ähnlich DIN 71752
CETOP: Diese Gabelköpfe entsprechen hinsichtlich der Anschlußmaße der DIN ISO 8140 und der CETOP RP102P (die Außenform weicht davon ab)
Artikelnummer
16 02 0020 0040/013
Bezeichnung
Gabelkopf DIN ISO 8140 / CETOP RP102P / ähnlich DIN 71752
Größe
G 20x40 M20FG**
Materialgruppe
Stahl
Oberfläche
galv. verzinkt weiß
d1
20
d1 Toleranz
H9
g ±0,5
40
a1² h11
40
a2
40
a2 Toleranz
+0,5 -0,2
b1 B13
20
b2
20
b2 Grenzabmaß
+0,7 +0,15
d2¹
M20 x 1,5 FG
Gewindeart
Feingewinde rechts
d3
34
d3 Toleranz
±0,3
f ±0,2
1
l1
105
l1 Toleranz
±0,5
l2
80
l2 Grenzabmaß
±0,4
l3
30
l3 Toleranz
±0,3
1,5
r Toleranz
±0,5
Masse (kg) per Stück
0,55
CETOP
CETOP RP102P
Werkstoff

Automatenstahl 1.0718 (11SMnPb30)
