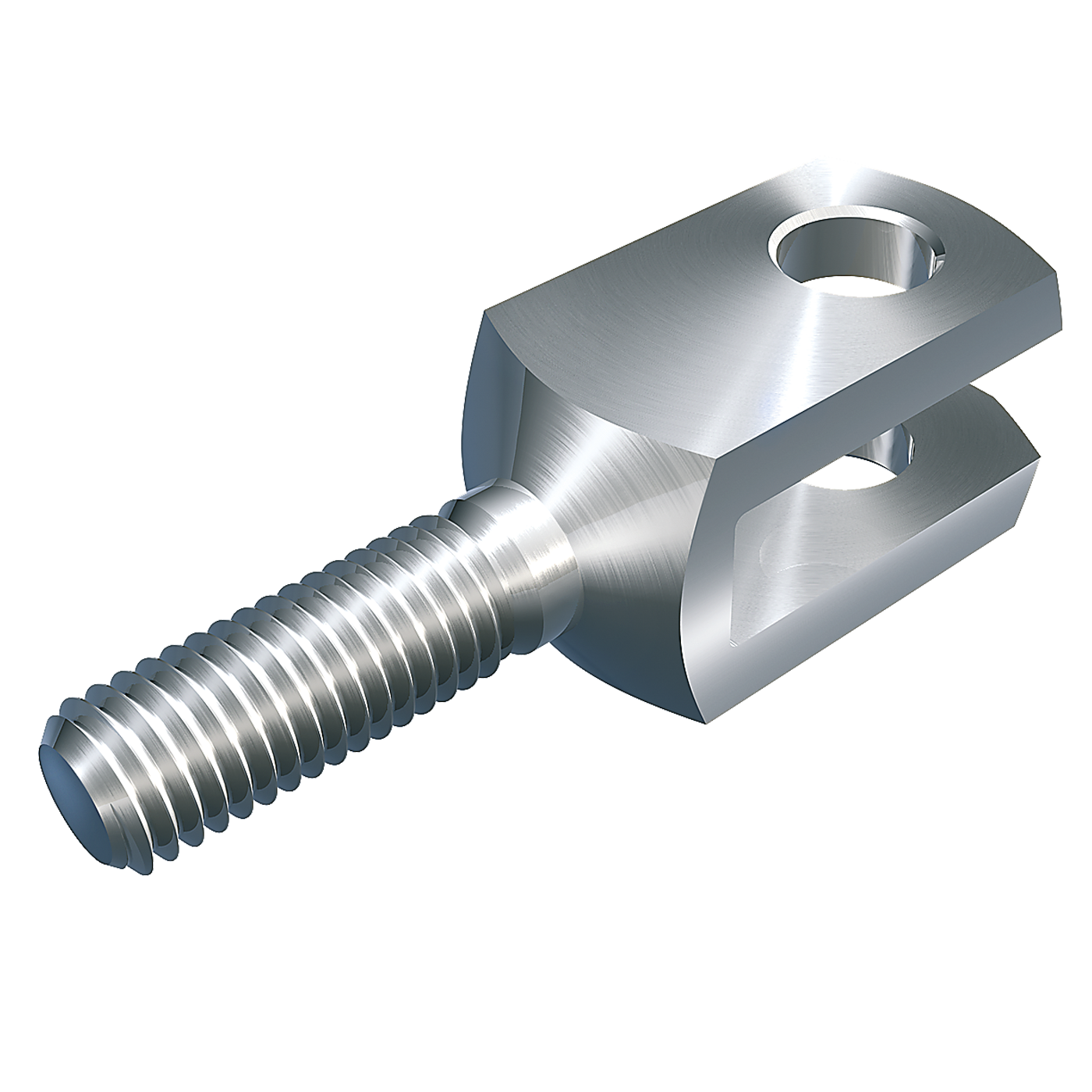

Gabelkopf mit Außengewinde G 6x12 M6 Edelstahl
3 Bewertungen seit 20.09.2026
Warenkorb
Gesamtpreis
zzgl. MwSt.
zzgl. Versandkosten
1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
5 Blanke Ausführungen aus Automatenstahl oder vergleichbaren Werkstoffen werden standardmäßig mit galvanogeeignetem Übermaß gefertigt. Die Toleranz H9 gilt somit nur für die Ausführungen in Stahl galvanisch verzinkt und Edelstahl.
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
5 Blanke Ausführungen aus Automatenstahl oder vergleichbaren Werkstoffen werden standardmäßig mit galvanogeeignetem Übermaß gefertigt. Die Toleranz H9 gilt somit nur für die Ausführungen in Stahl galvanisch verzinkt und Edelstahl.
Bestellnummer
10 42 0006 0012/000
SKU
0012271
MPN
MBO-G-6X12-M6-V2A-BLANK
Bezeichnung
Gabelkopf mit Außengewinde
Größe
G 6x12 M6
Materialgruppe
Edelstahl
Oberfläche
blank
d1
6
d1 Toleranz⁵
H9
g ±0,5
12
a1² h11
12
a2
12
a2 Toleranz
+0,3 -0,16
b2
6
b2 Grenzabmaß
+0,7 +0,15
d2¹
M6 x 1
Gewindeart
Regelgewinde rechts
f ±0,2
0,5
l1
44
l1 Toleranz
±0,2
l2
37
l2 Grenzabmaß
±0,4
l3
20
l3 Toleranz
±0,2
l4
15
l4 Toleranz
min.
r³
0,8
Masse (kg) per Stück
0,015
Werkstoff
Edelstahl 1.4305 (X8CrNiS18-9)
