Gabelkopf mit Zusatzgewinde G 10x20 M10 Stahl verzinkt weiß

für Verdrehsicherung

[[ title ]]
Preis pro Stück
Nicht verfügbar [[ formatedPrice ]] Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Ähnliche Artikel lieferbar
Warenkorb
Gesamtpreis
Nicht verfügbar [[ formatedSumprice ]] Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

* in diesem Bereich ist b1 einzuhalten
1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178, ab Größe G 25x50 gilt die Allgemein Toleranz nach DIN ISO 2768-m
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
5 Blanke Ausführungen aus Automatenstahl oder vergleichbaren Werkstoffen werden standardmäßig mit galvanogeeignetem Übermaß gefertigt. Die Toleranz H9 gilt somit nur für die Ausführungen in Stahl galvanisch verzinkt und Edelstahl.
Artikelnummer
10 21 0010 0020/013
Bezeichnung
Gabelkopf mit Zusatzgewinde
Größe
G 10x20 M10
Materialgruppe
Stahl
Oberfläche
galv. verzinkt weiß

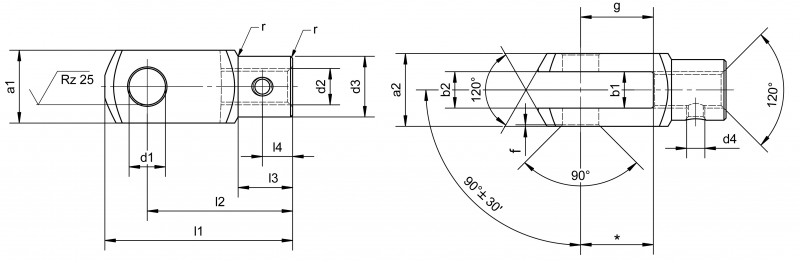

d1
10
d1 Toleranz⁵
H9
g ±0,5
20
a1² h11
20
a2
20
a2 Toleranz
+0,3 -0,16
b1 B13
10
b2
10
b2 Grenzabmaß
B13
d2¹
M10 x 1,5
Gewindeart
Regelgewinde rechts
d3
18
d3 Toleranz
±0,3
d4
M5 x 0,8
f ±0,2
0,5
l1
52
l1 Toleranz
±0,5
l2
40
l2 Grenzabmaß
±0,4
l3
15
l3 Toleranz
±0,2
l4
7
l4 Toleranz
±0,5
0,5
Masse (kg) per Stück
0,074
Werkstoff

Automatenstahl 1.0715 (11SMn30) / 1.0718 (11SMnPb30)

CAD-Datei Download

Formatauswahl
