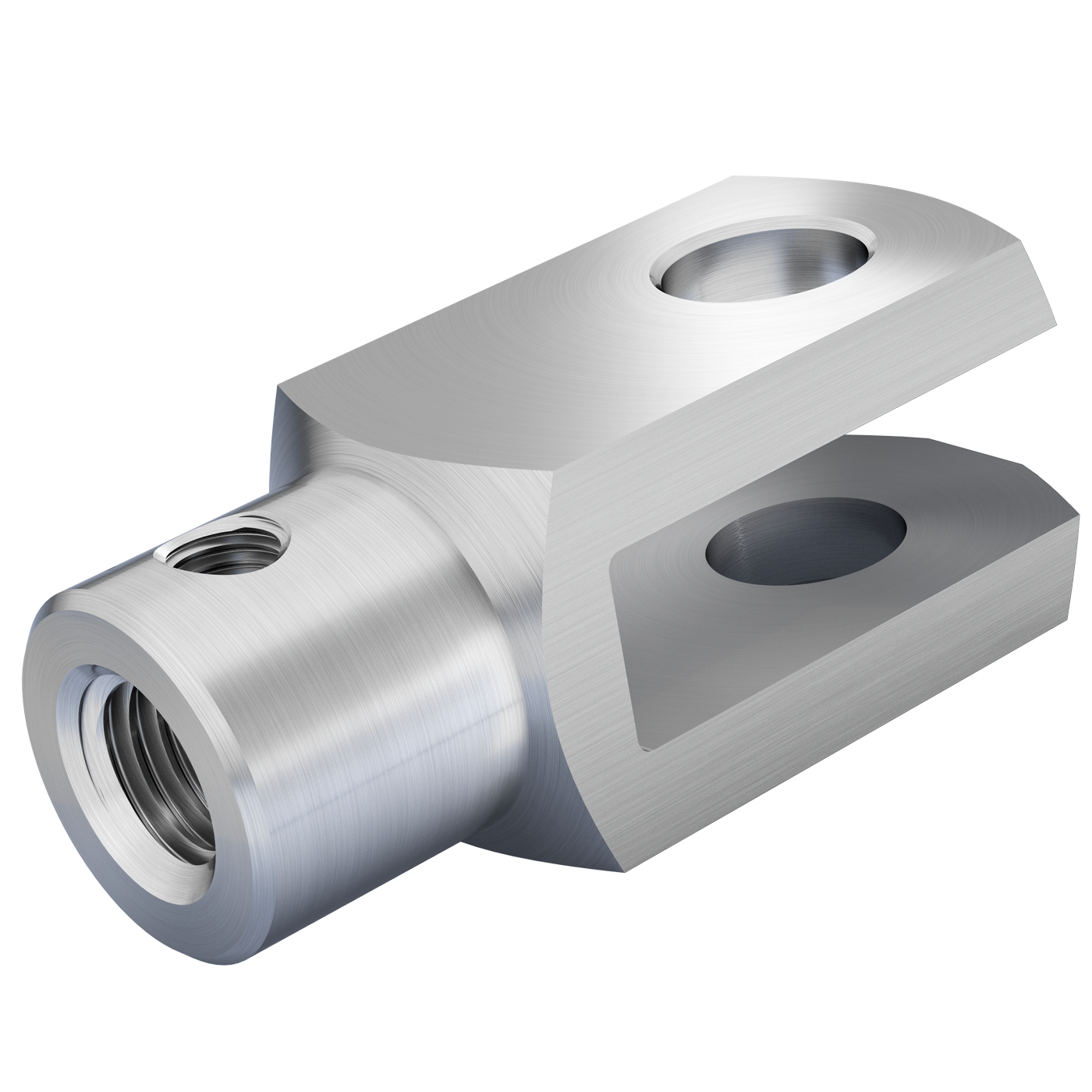

Gabelkopf mit Zusatzgewinde G 8x16 M8 Stahl blank
für Verdrehsicherung
3 Bewertungen seit 23.09.2026
Warenkorb
Gesamtpreis
zzgl. MwSt.
zzgl. Versandkosten
* in diesem Bereich ist b1 einzuhalten
1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178, ab Größe G 25x50 gilt die Allgemein Toleranz nach DIN ISO 2768-m
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
5 Blanke Ausführungen aus Automatenstahl oder vergleichbaren Werkstoffen werden standardmäßig mit galvanogeeignetem Übermaß gefertigt. Die Toleranz H9 gilt somit nur für die Ausführungen in Stahl galvanisch verzinkt und Edelstahl.
1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178, ab Größe G 25x50 gilt die Allgemein Toleranz nach DIN ISO 2768-m
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
5 Blanke Ausführungen aus Automatenstahl oder vergleichbaren Werkstoffen werden standardmäßig mit galvanogeeignetem Übermaß gefertigt. Die Toleranz H9 gilt somit nur für die Ausführungen in Stahl galvanisch verzinkt und Edelstahl.
Bestellnummer
10 21 0008 0016/003
SKU
0010796
Bezeichnung
Gabelkopf mit Zusatzgewinde
Größe
G 8x16 M8
Materialgruppe
Stahl
Oberfläche
blank
d1
8
d1 Toleranz⁵
H9
g ±0,5
16
a1² h11
16
a2
16
a2 Toleranz
+0,3 -0,16
b1 B13
8
b2
8
b2 Grenzabmaß
B13
d2¹
M8 x 1,25
Gewindeart
Regelgewinde rechts
d3
14
d3 Toleranz
±0,3
d4
M4 x 0,7
f ±0,2
0,5
l1
42
l1 Toleranz
±0,5
l2
32
l2 Grenzabmaß
±0,4
l3
12
l3 Toleranz
±0,2
l4
6
l4 Toleranz
±0,5
r³
0,5
Masse (kg) per Stück
0,037
CETOP
CETOP RP102P
Werkstoff
Automatenstahl 1.0715 (11SMn30) / 1.0718 (11SMnPb30)
CAD-Datei Download
Formatauswahl
