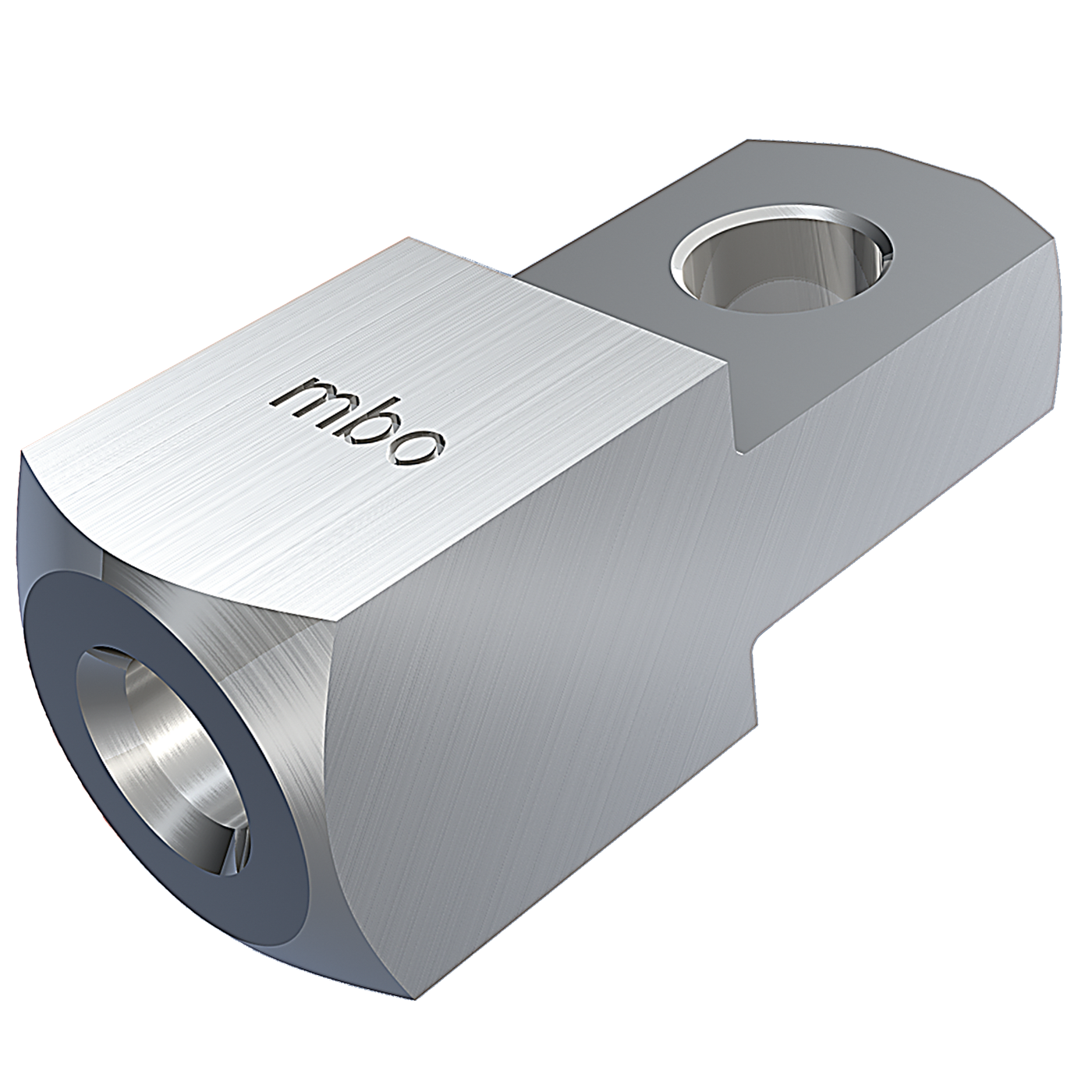

Gabelkopfgegenstück 14x21 M14LH Stahl verzinkt weiß

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Ähnliche Artikel lieferbar
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178
Artikelnummer
11 23 0014 0021/013
Bezeichnung
Gabelkopfgegenstück
Größe
14x21 M14LH
Materialgruppe
Stahl
Oberfläche
galv. verzinkt weiß
Werkstoff

Automatenstahl 1.0718 (11SMnPb30+C)

d1
14
d1 Toleranz
H9
g ±0,5
21
a1² h11
27
a2
27
a2 Toleranz
h11
b2
14
b2 Grenzabmaß
-0,2
d2¹
M14 x 2 LH
Gewindeart
Regelgewinde links
f ±0,2
1
l1
72
l1 Toleranz
±0,5
l2
56
l2 Grenzabmaß
±0,3
l3
25
l4
35
l4 Toleranz
±0,2
Masse (kg) per Stück
0,247
