Gelenkköpfe DIN ISO 12240-4 (DIN 648) Maßreihe K wartungsfreie Ausführung Edelstahl Außengewinde

geeignet für hohe dynamische Zug- und Druckbelastungen
Preis pro Stück
Lieferzeit
Zubehör für
Warenkorb
Privatkunde (mit MwSt.)
Firmenkunde (ohne MwSt.)
Gesamtpreis

inkl. MwSt. zzgl. Versandkosten

105664812005000
10 56 6481 2005/000

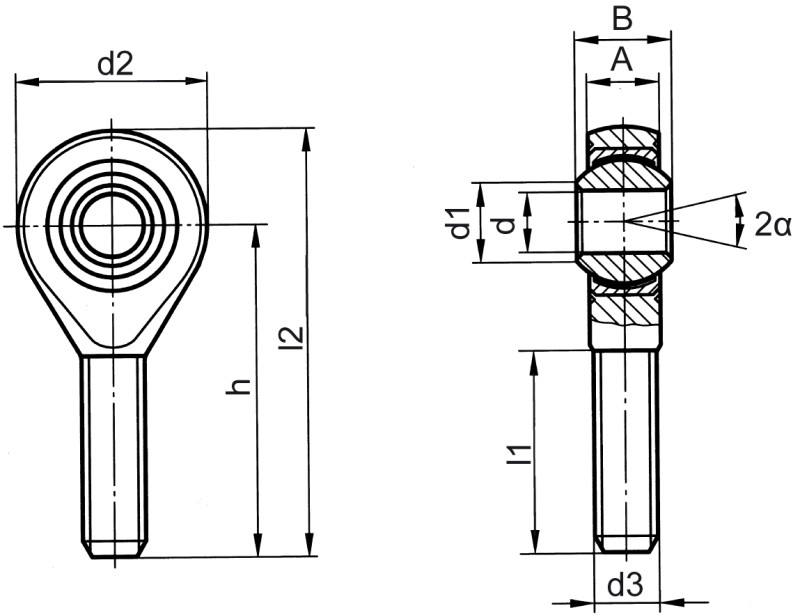

Maßbild

CAD-Datei Download

Formatauswahl
Artikelnummer
10 56 6481 2005/000
Größe / Bezeichnung
5 M5
Materialgruppe
Edelstahl A2-Qualität
Oberfläche
blank
Schmierung
keine Schmierung erforderlich; der Innenring gleitet auf PTFE-Gewebe, das sich in der Lagerschale befindet; mögliche Betriebstemperaturbreite: -50 °C bis +150 °C
d
5
d Toleranz
H7
A
6
B
8
d1
7,7
d2
18
d3
M5 x 0,8
Gewindeart
Regelgewinde rechts
h
33
l1
19
l2
42
Statische Tragzahl C0 (kN)
6,2
Zul. Drehzahl U/min.*
600
Kippwinkel α°
13
Lager-Radialspiel in mm min. - max.
0,005 - 0,030
Masse (g) per Stück
13
Zolltarifnummer
84833038
Werkstoff

Gehäuse: Edelstahl 1.4057 (X17CrNi16-2), geschmiedet, poliert

Größe 40 Edelstahl 1.4057, gedreht

Lagerschale: Sonderbronze CuSn8 mit eingeklebtem PTFE-Gewebe an der Lauffläche

Innenring: Wälzlagerstahl 1.3505 (100Cr6), gehärtet, geschliffen, poliert, hartverchromt an der Lauffläche, alternativ: Edelstahl 1.4034 (X46Cr13), gehärtet, geschliffen, poliert

* nur für kurzzeitige Umdrehungen geeignet
Produktinformationen "Gelenkköpfe DIN ISO 12240-4 (DIN 648) Maßreihe K wartungsfreie Ausführung Edelstahl Außengewinde"

Filter - 22 von 22 Produkten ausgewählt

Zusätzliche Spalten

Spalten auswählen
Ordernumber Größe / Bezeichnung Materialgruppe Oberfläche Gewindeart Schmierung Artikel-Nr. dd ToleranzABd1d2d3hl1l2Statische Tragzahl C0 (kN)Zul. Drehzahl U/min.*Kippwinkel α°Lager-Radialspiel in mm min. - max.Masse (g) per Stück Shop
* nur für kurzzeitige Umdrehungen geeignet
