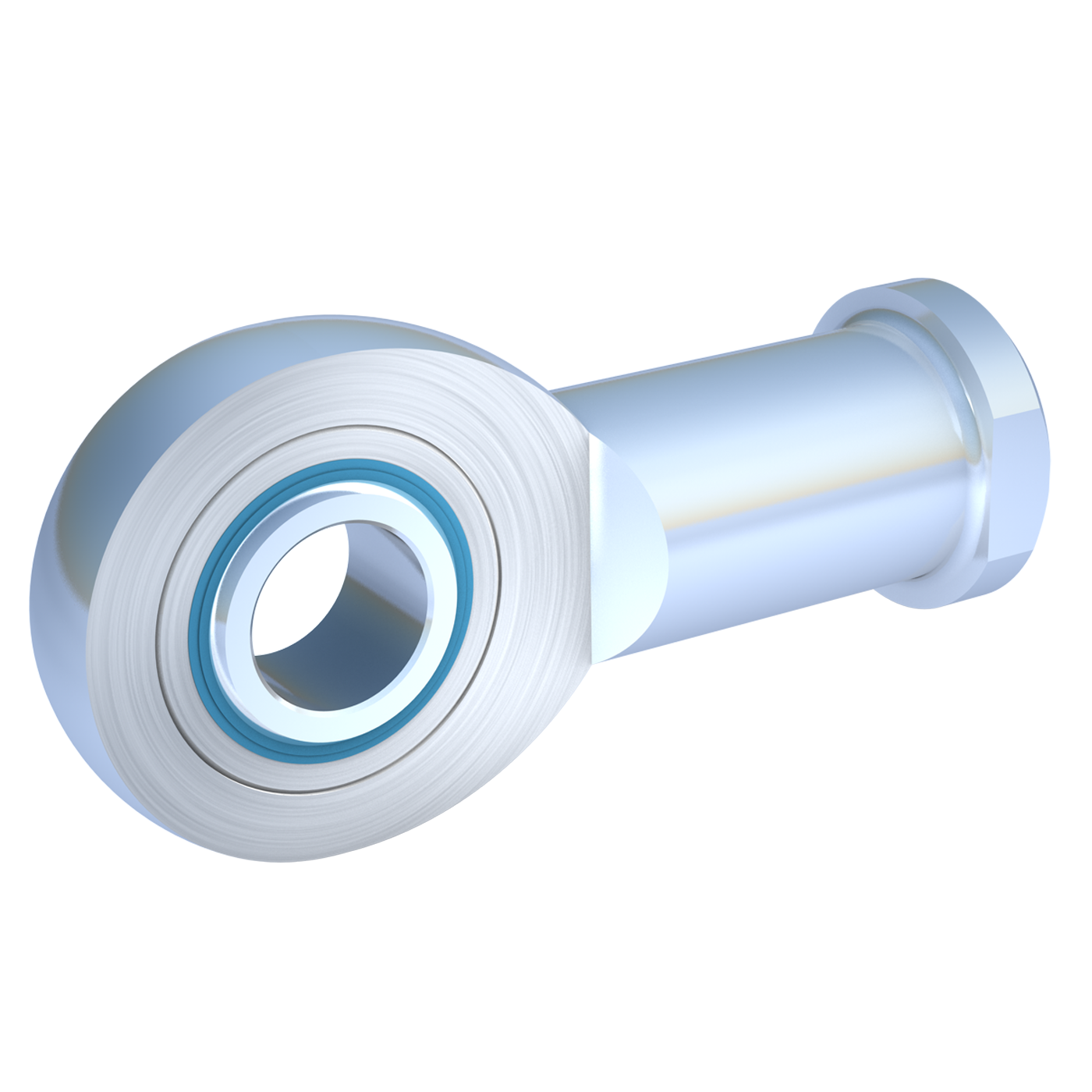

Gelenkkopf DIN ISO 12240-4 Maßreihe E wartungsfrei mit Abdichtung Innengewinde 16 M16 Stahl verzinkt

geeignet für hohe einseitig wirkende Belastungen

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Lieferzeit
[[ delivery ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie diesen Bolzen in unserer Fertigung inkl. Expressversand. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland. Bestellen Sie bis 10 Uhr für eine Lieferung am folgenden Werktag bis 12 Uhr. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
1-2 Tage
[[ deliveryData.ExpressfertigungDatumString.replace(" ","").replace(" ","") ]] Tage
Zubehör für [[ title ]]
Ähnliche Artikel ab Lager lieferbar
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

Artikelnummer
10 81 6481 1016/013
Bezeichnung
Gelenkkopf DIN ISO 12240-4 (DIN 648) Maßreihe E wartungsfreie Ausführung mit Abdichtung Innengewinde
Größe
16 M16
Materialgruppe
Stahl
Oberfläche
verzinkt
d
16
d Toleranz
0/ - 8μ
A
11
B
14
d1
20,7
d2
46
d3
M16 x 2
Gewindeart
Regelgewinde rechts
d4
24
d5
30
h1
67
l3
33
l4
90
sw
27
Statische Tragzahl C0 (kN)
54,5
Kippwinkel α°
10
Lager-Radialspiel in mm min. - max.
0 - 0,040
Masse (g) per Stück
220
Schmierung
keine Schmierung erforderlich; der Innenring gleitet auf PTFE-Gewebe, das sich in der Lagerschale befindet; mögliche Betriebstemperaturbreite: -30 °C bis +130 °C
Gelenkkopf_Gelenklager
Gelenkkopf
Maßreihe
Maßreihe E
Wartungsart
wartungsfrei
Gewinde
Innengewinde
Gewindebolzen
Nein
Abdichtung
Ja
passend für Gabelköpfe
Ja
Werkstoff

Gehäuse: Stahl, geschmiedet, verzinkt

Lager: wartungsfreies Stahl/PTFE-Lager (mbo-Norm 92)

ab Größe 15 mit beidseitiger Abdichtung lieferbar (mbo-Norm 81, Bestellnummer: .. 81 6481 ...)

ab Größe 60 nur mit beidseitiger Abdichtung lieferbar (mbo-Norm 81)
