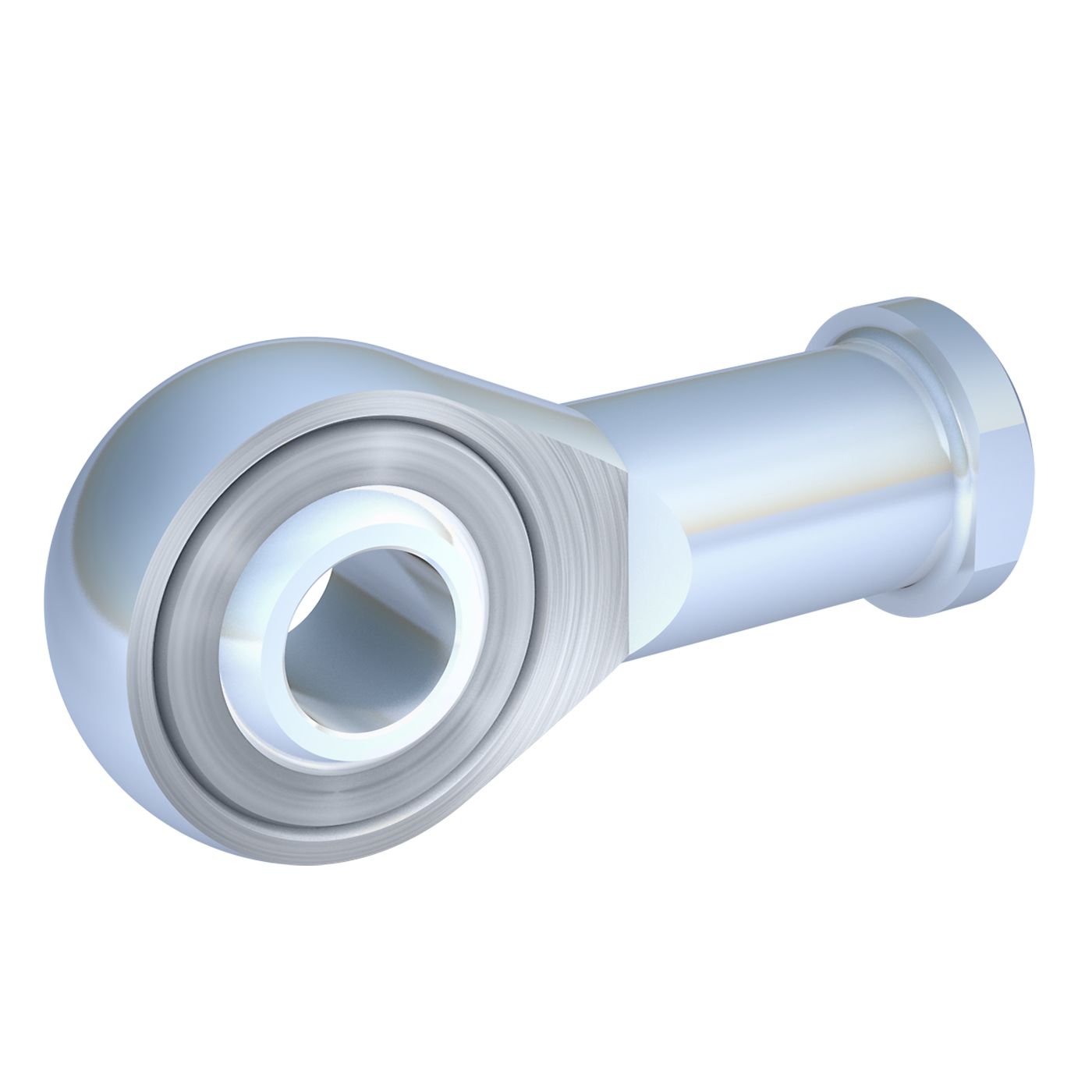

Gelenkkopf DIN ISO 12240-4 Maßreihe K wartungsfrei komplett Edelstahl A4 Innengewinde 10 M10FG

geeignet für hohe dynamische Zug- und Druckbelastungen

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Ähnliche Artikel lieferbar
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

* nur für kurzzeitige Umdrehungen geeignet
Artikelnummer
14 56 6484 1010/V4A
Bezeichnung
Gelenkkopf DIN ISO 12240-4 (DIN 648) Maßreihe K wartungsfreie Ausführung komplett Edelstahl A4-Qualität Innengewinde
Größe
10 M10FG
Materialgruppe
Edelstahl A4-Qualität
Oberfläche
blank
Werkstoff

Gehäuse: Edelstahl 1.4401 (X5CrNiMo17-12-2) oder Edelstahl 1.4404 (X2CrNiMo17-12-2) oder Edelstahl 1.4571 (X6CrNiMoTi17-12-2) nach Wahl des Herstellers

Lagerschale: Edelstahl 1.4571 (X6CrNiMoTi17-12-2) mit eingeklebtem PTFE-Gewebe an der Lauffläche

Innenring: Edelstahl 1.4401 (X5CrNiMo17-12-2), ungehärtet, geschliffen, poliert

d
10
d Toleranz
H7
A
10,5
B
14
d1
12,9
d2
28
d3
M10 x 1,25 FG
Gewindeart
Feingewinde rechts
d4
15
d5
19
h1
43
l3
20
l4
57
sw
17
Statische Tragzahl C0 (kN)
17,5
Zul. Drehzahl U/min.*
350
Kippwinkel a°
13
Lager-Radialspiel in mm min. - max.
0,005 - 0,035
Masse (g) per Stück
76
CETOP
CETOP RP 103 P
Schmierung
keine Schmierung erforderlich; der Innenring gleitet auf PTFE-Gewebe, das sich in der Lagerschale befindet; mögliche Betriebstemperaturbreite: -150 °C bis +250 °C
Gelenkkopf_Gelenklager
Gelenkkopf
Maßreihe
Maßreihe K
Wartungsart
wartungsfrei
Gewinde
Innengewinde
Gewindebolzen
Nein
Abdichtung
Nein
passend für Gabelköpfe
Nein
Temperatur
-150 °C - +250 °C
