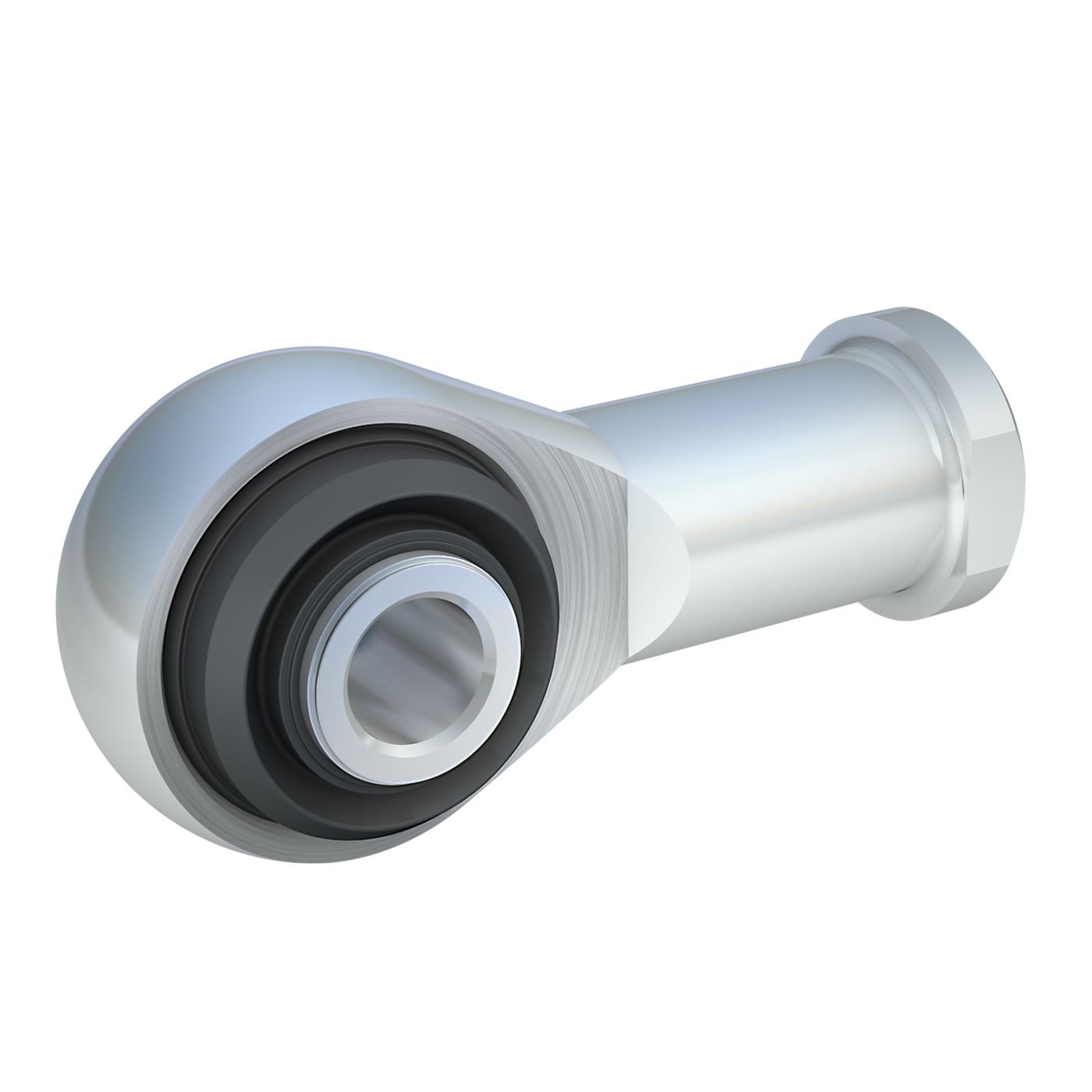

Gelenkkopf DIN ISO 12240-4 Maßreihe K wartungsfrei mit Abdichtung Innengewinde 10 M10 Stahl verz.
geeignet für dynamische Belastungen
Bitte wählen Sie zuerst, ob Sie Privat- oder Firmenkunde sind!
Leider mussten wir den Preis dieses Artikels auf Grund von beschaffungsseitigen Kostensteigerungen anpassen. Gerne suchen wir aber gemeinsam mit Ihnen eine Lösung, um die Erhöhung abzumildern. Kontaktieren Sie hierzu bitte einfach Ihren Ansprechpartner:
Die aktuell für den Shop freigegebene Menge wurde überschritten. Wir würden uns jedoch über Ihre Anfrage freuen!
Leider liegt eine beschichtungsbedingte Mindestmenge i.H.v. [[minsurface]] Stück vor. Alternativ können Sie Produkte ohne Beschichtung (blank, leicht geölt) oder in Edelstahl (1.4305, 1.4301 oder 1.4404) ab Stückzahl 1 erhalten:
Der Artikel wurde erfolgreich in den Warenkorb gelegt
[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Preis pro Stück [[ formatTaxPrice(aprice[article.number]) ]]Auf Anfrage
|
Auswählen für Datenabfrage
Auf Anfrage
[[ computedDelivery(adeliveryData[article.number]?.deliveryTimeDays) ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage
inkl. MwSt.
zzgl. Versandkosten
* nur für kurzzeitige Umdrehungen geeignet
Alternativ gibt es für Gelenkköpfe Größe 6 bis 35 auch Gummischutzkappen aus Neopren.
Alternativ gibt es für Gelenkköpfe Größe 6 bis 35 auch Gummischutzkappen aus Neopren.
Artikelnummer
10 52 6483 1010/013
Bezeichnung
Gelenkkopf DIN ISO 12240-4 (DIN 648) Maßreihe K wartungsfreie Ausführung mit Abdichtung Innengewinde
Größe
10 M10
Materialgruppe
Stahl
Oberfläche
verzinkt
Werkstoff
Gehäuse: bis Größe 12 Automatenstahl 1.0718 (11SMnPb30+C), gedreht, verzinkt
ab Größe 14 Vergütungsstahl 1.0402 (C22), geschmiedet, verzinkt
Größe 50 Vergütungsstahl 1.0503 (C45), gedreht, verzinkt
Lagerschale: Automatenstahl 1.0718 (11SMnPb30+C), verzinkt mit eingeklebtem PTFE-Gewebe an der Lauffläche
Innenring: Wälzlagerstahl 1.3505 (100Cr6), gehärtet, geschliffen, poliert, alternativ: hartverchromt
Abdichtung: NBR-Elastomer, Temperaturbeständigkeit -30 °C bis +120 °C, beständig gegen Mineralöle, Fette, Benzin
Befestigungsringe: Messing
Distanzbuchsen: Edelstahl 1.4305 (X8CrNiS18-9)
d
10
d Toleranz
H7
A
10,5
B
21
B Toleranz
≈
d1
12,9
d2
28
d3
M10 x 1,5
Gewindeart
Regelgewinde rechts
d4
15
d5
19
d7
8
d8
12,5
d9
21
h1
43
l3
20
l4
57
sw
17
Statische Tragzahl C0 (kN)
19,3
Zul. Drehzahl U/min.*
350
Kippwinkel a°
10
Lager-Radialspiel in mm min. - max.
0,005 - 0,030
Masse (g) per Stück
76
Schmierung
keine Schmierung erforderlich; der Innenring gleitet auf PTFE-Gewebe, das sich in der Lagerschale befindet; mögliche Betriebstemperaturbreite: -150 °C bis +250 °C
Gelenkkopf_Gelenklager
Gelenkkopf
Maßreihe
Maßreihe K
Wartungsart
wartungsfrei
Gewinde
Innengewinde
Gewindebolzen
Nein
Abdichtung
Ja
passend für Gabelköpfe
Nein
Temperatur
-30 °C - +120 °C
