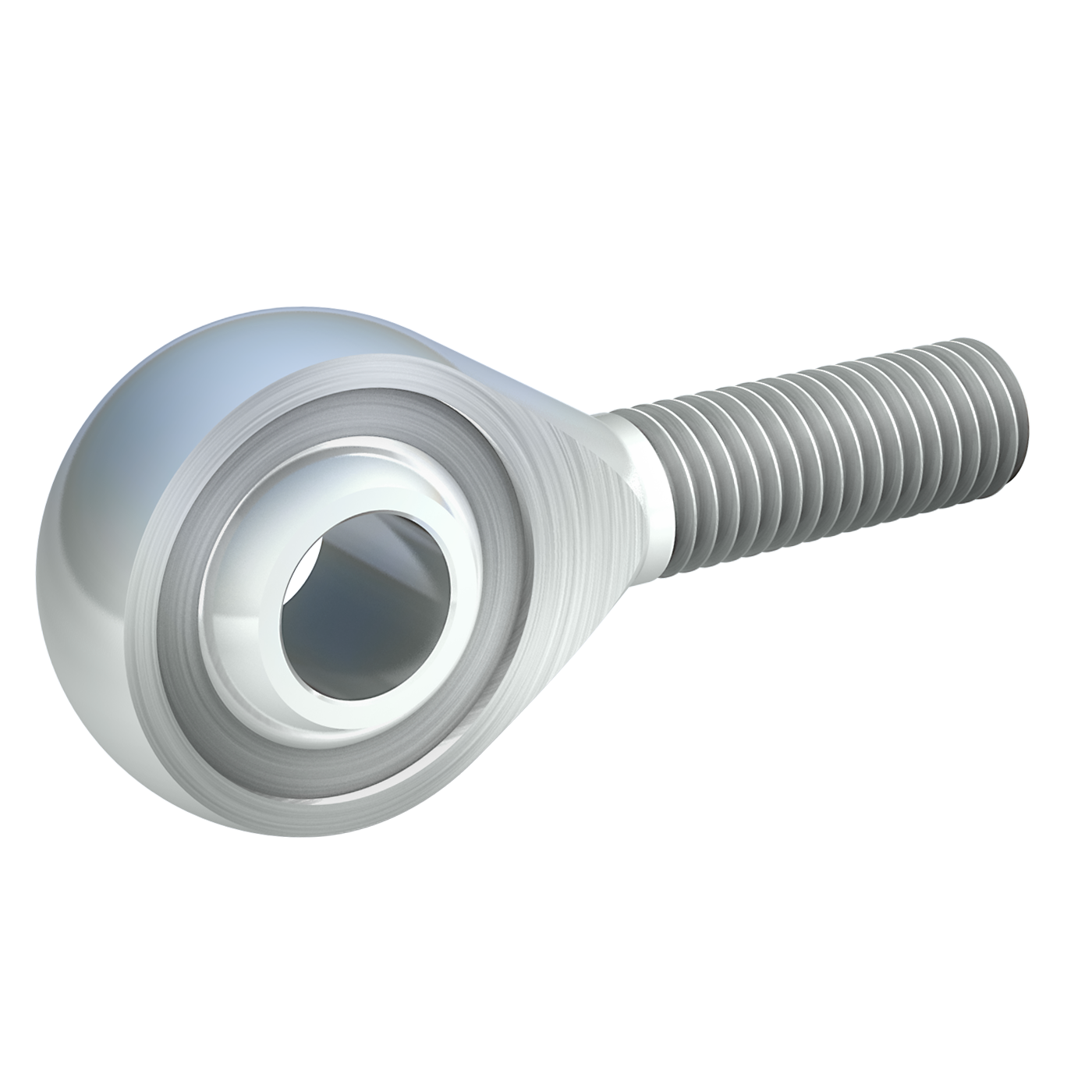

Gelenkkopf DIN ISO 12240-4 Maßreihe K wartungsfrei ohne Lagerschale Außengewinde 12 M12LH Stahl verz

geeignet für geringe axiale Kräfte und für geringe Schwenkbewegungen, nicht für ganze Umdrehungen geeignet

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Ähnliche Artikel lieferbar
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

Artikelnummer
11 58 6481 2012/013
Bezeichnung
Gelenkkopf DIN ISO 12240-4 (DIN 648) Maßreihe K wartungsfreie Ausführung ohne Lagerschale Außengewinde
Größe
12 M12LH
Materialgruppe
Stahl
Oberfläche
verzinkt
Werkstoff

Gehäuse: bis Größe 12 Automatenstahl 1.0718 (11SMnPb30+C), gedreht, verzinkt

ab Größe 14 Vergütungsstahl 1.0402 (C22), geschmiedet, verzinkt, PTFE-Glasfasergewebe an der Lauffläche

Innenring: Wälzlagerstahl 1.3505 (100Cr6), gehärtet, geschliffen, poliert

d
12
d Toleranz
H7
A
12
B
16
d1
15,4
d2
32
d3
M12 x 1,75 LH
Gewindeart
Regelgewinde links
h
54
l1
32
l2
70
Statische Tragzahl C0 (kN)
25,5
Kippwinkel a°
13
Lager-Radialspiel in mm min. - max.
0,005 - 0,05
Masse (g) per Stück
87
Schmierung
keine Schmierung erforderlich; der Innenring gleitet auf PTFE-Glasfasergewebe, das sich in der Lagerschale befindet; mögliche Betriebstemperaturbreite: -75 °C bis +150 °C
Gelenkkopf_Gelenklager
Gelenkkopf
Maßreihe
Maßreihe K
Wartungsart
wartungsfrei
Gewinde
Außengewinde
Gewindebolzen
Nein
Abdichtung
Nein
passend für Gabelköpfe
Nein
Temperatur
-75 °C - +150 °C
