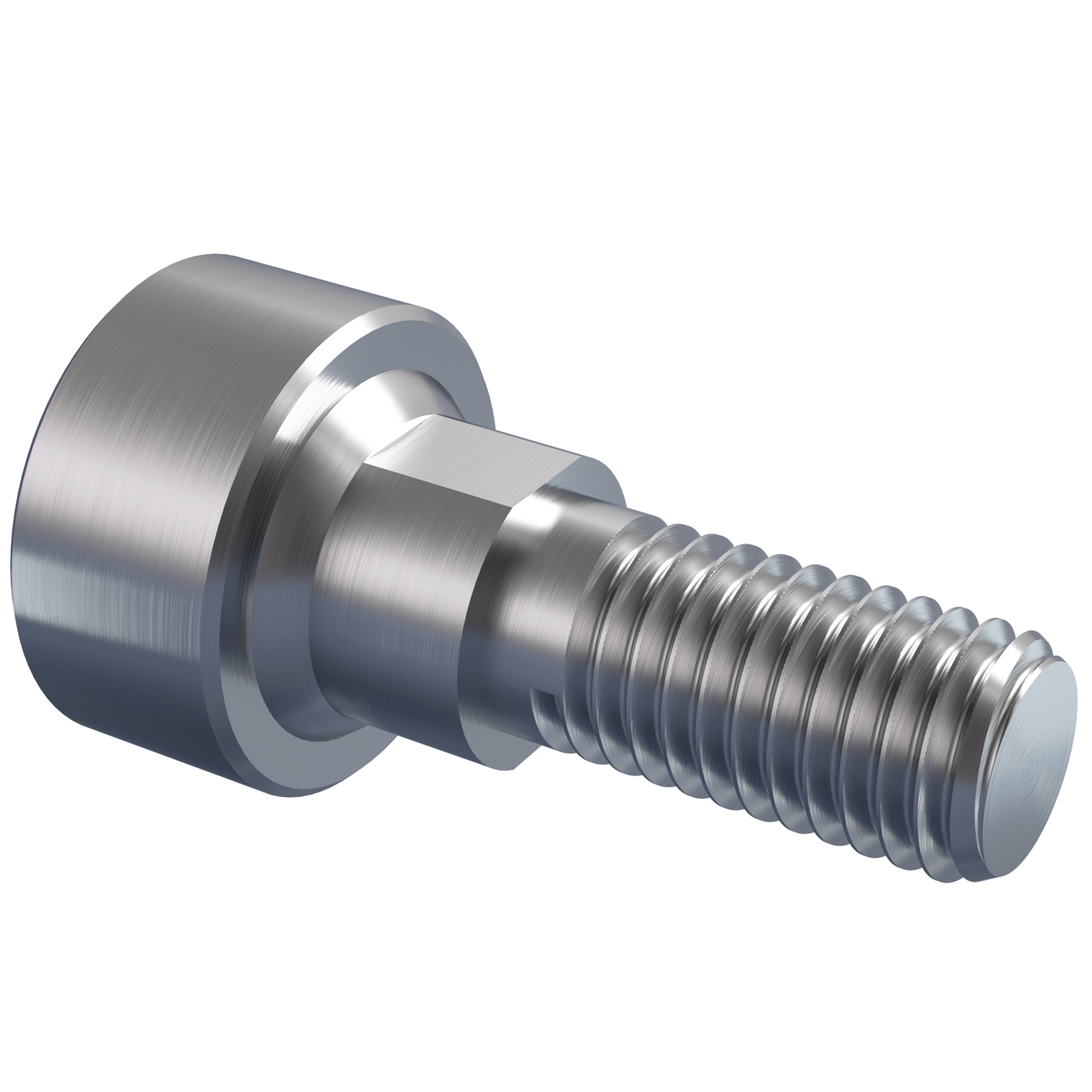

Gelenklager DIN ISO 12240-1 Maßreihe K wartungsfrei ohne Außenring mit Gewindebolzen 20.40 Stahl
geeignet für hohen Druck bei dynamischer Belastung
Bitte wählen Sie zuerst, ob Sie Privat- oder Firmenkunde sind!
Leider mussten wir den Preis dieses Artikels auf Grund von beschaffungsseitigen Kostensteigerungen anpassen. Gerne suchen wir aber gemeinsam mit Ihnen eine Lösung, um die Erhöhung abzumildern. Kontaktieren Sie hierzu bitte einfach Ihren Ansprechpartner:
Die aktuell für den Shop freigegebene Menge wurde überschritten. Wir würden uns jedoch über Ihre Anfrage freuen!
Leider liegt eine beschichtungsbedingte Mindestmenge i.H.v. [[minsurface]] Stück vor. Alternativ können Sie Produkte ohne Beschichtung (blank, leicht geölt) oder in Edelstahl (1.4305, 1.4301 oder 1.4404) ab Stückzahl 1 erhalten:
Der Artikel wurde erfolgreich in den Warenkorb gelegt
[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Optional
Lieferzeit
[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
Zubehör für [[ title ]]
Preis pro Stück [[ formatTaxPrice(aprice[article.number]) ]]Auf Anfrage
|
Auswählen für Datenabfrage
Auf Anfrage
[[ computedDelivery(adeliveryData[article.number]?.deliveryTimeDays) ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage
inkl. MwSt.
zzgl. Versandkosten
* nur für kurzzeitige Umdrehungen geeignet
Empfohlene Passungen für Gehäusebohrungen zum Einbau von Gelenklagern:
Belastung normal - bei Stahlgehäuse K7, bei Leichtmetallgehäuse M7
Belastung hoch - bei Stahlgehäuse M7, bei Leichtmetallgehäuse N7
Empfohlene Passungen für Gehäusebohrungen zum Einbau von Gelenklagern:
Belastung normal - bei Stahlgehäuse K7, bei Leichtmetallgehäuse M7
Belastung hoch - bei Stahlgehäuse M7, bei Leichtmetallgehäuse N7
Artikelnummer
10 76 6482 2040/013
Bezeichnung
Gelenklager DIN ISO 12240-1 (DIN 648) Maßreihe K wartungsfreie Ausführung ohne Außenring mit Gewindebolzen
Größe
20.40
Materialgruppe
Stahl
Oberfläche
verzinkt
Werkstoff
Lagerschale: Automatenstahl 1.0718 (11SMnPb30+C), verzinkt, mit eingeklebtem PTFE-Gewebe
Innenring: Wälzlagerstahl 1.3505 (100Cr6), gehärtet, geschliffen, poliert
Gewindebolzen: Automatenstahl 1.0718 (11SMnPb30+C), verzinkt
d
20
d Toleranz
H7
A
18
B
25
d1
24,3
d2
40
d2 Toleranz
h6
d3
M20 x 2,5
Gewindeart
Regelgewinde rechts
d6
24
l6
57
l7
12
l8
35
sw1
22
Statische Tragzahl C0 (kN)
130
Zul. Drehzahl U/min.*
190
Kippwinkel a°
14
Lager-Radialspiel in mm min. - max.
0,005 - 0,050
Masse (g) per Stück
342
Schmierung
keine Schmierung erforderlich; der Innenring gleitet auf PTFE-Gewebe, das sich in der Lagerschale befindet; mögliche Betriebstemperaturbreite: -50 °C bis +200 °C
Gelenkkopf_Gelenklager
Gelenklager
Maßreihe
Maßreihe K
Wartungsart
wartungsfrei
Gewindebolzen
Ja
Abdichtung
Nein
passend für Gabelköpfe
Nein
