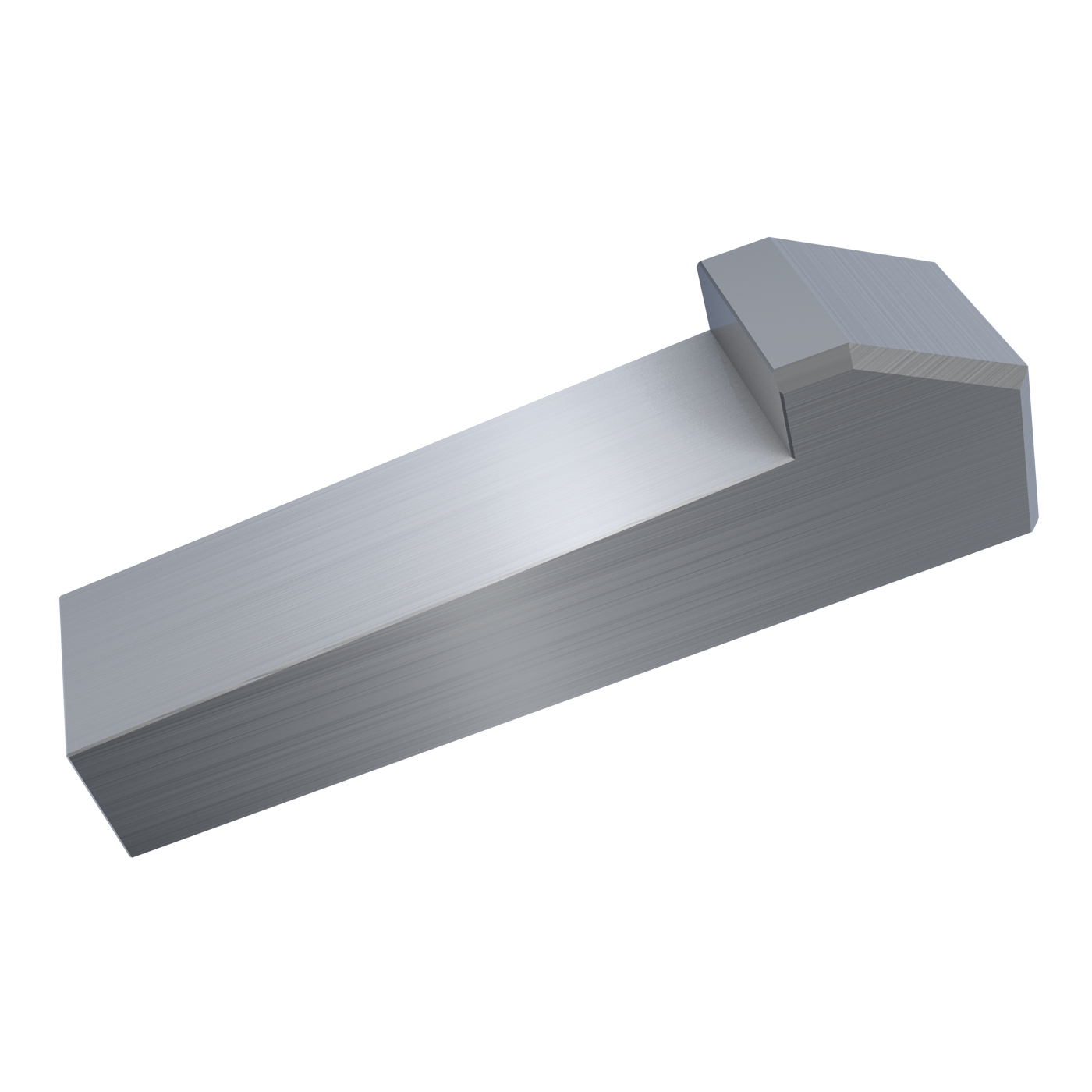

Nasenkeil DIN 6887 6x6x36 Stahl blank

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Lieferzeit
[[ delivery ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Zubehör für [[ title ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

r1 Kantenbrechung (allseitig), Schrägung oder Rundung nach Wahl des Herstellers
r2 Rundung des Nutgrundes für Welle und Nabe
1 Für Anschlussmaße, insbesondere von Wellenenden, ist die Zuordnung des Keilquerschnittes zu den Wellendurchmessern unbedingt einzuhalten.
2 Bitte beachten Sie die Vorgaben der DIN 6887.
3 Zwischenlängen außerhalb DIN 6887 sind nach DIN 3 zu wählen. Bitte beachten Sie die Vorgaben der DIN 6887.
5 Aus technologischen Gründen beträgt der Winkel 30° statt 60°, abweichend zur DIN 6887.
Artikelnummer
10 30 0606 0360/001
Bezeichnung
Nasenkeil DIN 6887
Größe
6x6x36
Materialgruppe
Stahl
Oberfläche
blank
Breite b
6
Breite b Toleranz
h9
Höhe h
6
für Wellen-Ø d¹ über
17
für Wellen-Ø d¹ bis
22
Keilhöhe h1
6,1
Keilhöhe h1 zul. Abw.
-0,1
Nasenhöhe h2
10
Wellennutbreite b D10
6
Wellennuttiefe t1
3,5
Wellennuttiefe t1 zul. Abw.
+0,1
Nabennuttiefe t2²
2,2
Nabennuttiefe t2 zul. Abw.
+0,1
Schrägung/Rundung r1 min.
0,25
Schrägung/Rundung r1 max.
0,4
Rundung des Nutgrundes r2 max.
0,25
Rundung des Nutgrundes r2 min.
0,16
Länge l³
36
Länge l zul. Abw.
-0,2 -0,3
Werkstoff

Stahl St 60-1, bzw. Keilstahl 1.0503 (C45K) nach DIN 6880
