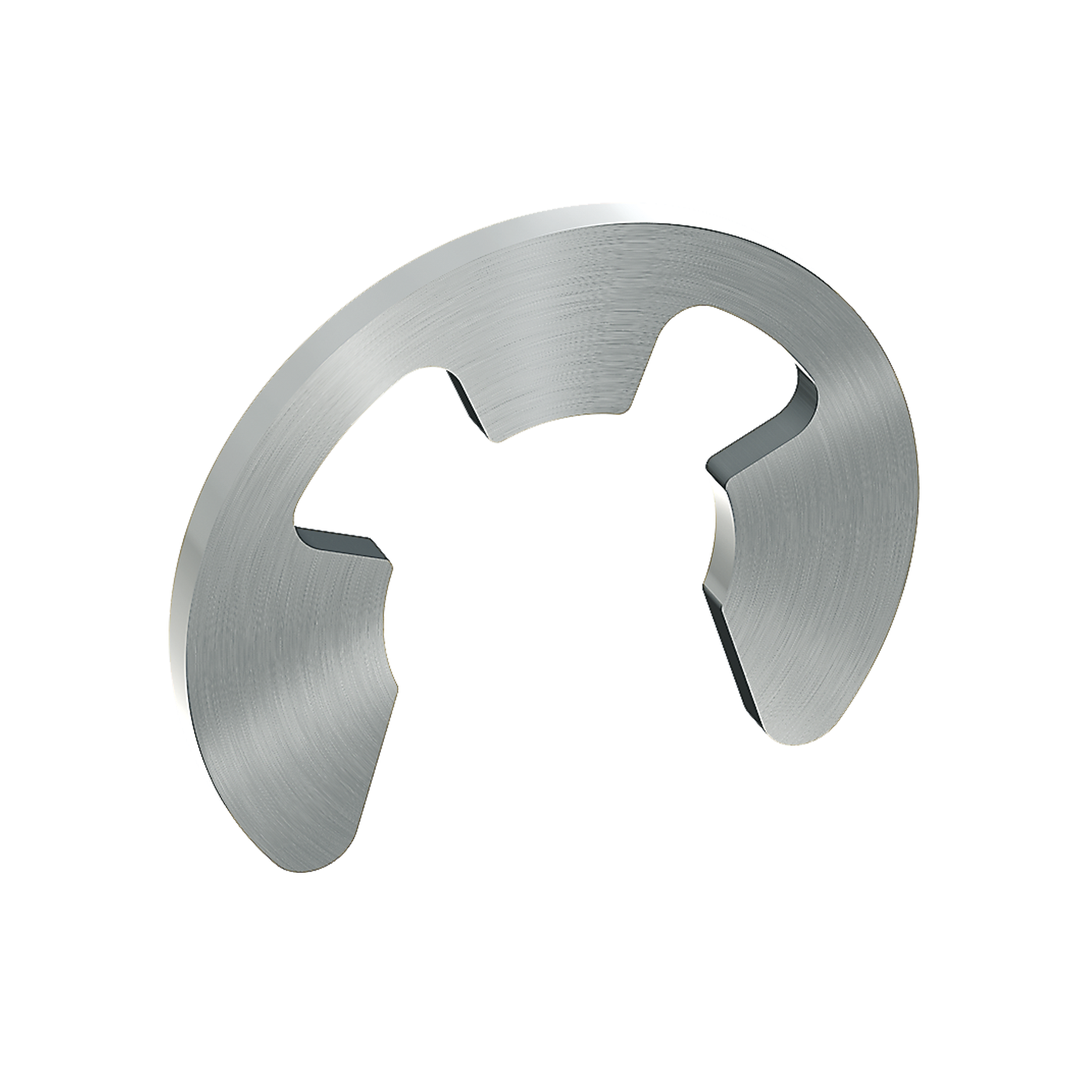

Sicherungsscheibe DIN 6799 9 mbo 6799 Stahl phosphatiert geölt

für Bolzen und Wellen mit Nut

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Lieferzeit
[[ delivery ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager

Priorisieren Sie diesen Bolzen in unserer Fertigung inkl. Expressversand. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland. Bestellen Sie bis 10 Uhr für eine Lieferung am folgenden Werktag bis 12 Uhr. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
1-2 Tage
[[ deliveryData.ExpressfertigungDatumString.replace(" ","").replace(" ","") ]] Tage
Zubehör für [[ title ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

* zur prozesssicheren Montage handelsüblich beschichteter Sicherungen wird eine von der DIN 6799 abweichende Nutbreite (Toleranz Maß m) empfohlen und geliefert
1 ähnlich DIN 6799
Zur Beachtung: Die Werte in den Maßlisten für die Dicke s gelten für Ringe in phosphatierter, geschwärzter oder blanker Ausführung.
Artikelnummer
10 00 6799 0090/002
Bezeichnung
Sicherungsscheibe DIN 6799
Größe
9 mbo 6799
Materialgruppe
Stahl
Oberfläche
phosphatiert geölt
d1
10-14
s
1,1
s zul. Abweichung
±0,03
d3 max. (gespannt)
18,8
a (ungespannt)
7,63
a zul. Abweichung
±0,058
Masse (kg) per 1000 Stück
1,09
d2
9
d2 zul. Abweichung
h11
m
1,15
m zul. Abweichung
0 +0,1*
n min.
2
g
1,6
Werkstoff

Federstahl C67S oder C75S nach DIN EN 10132-4 (nach Wahl des Herstellers), gehärtet und angelassen auf 460 bis 580 HV (entsprechend 46 bis 54 HRC)
