    mbo Oßwald ist Winkelgelenk Hersteller, Winkelgelenke Hersteller, DIN 71802 Form C, mit Gewindezapfen. Folgende Materialien stehen zur Auswahl: Stahl oder Edelstahl 1.4305, bzw. Edelstahl 1.4404, A4 Qualität.

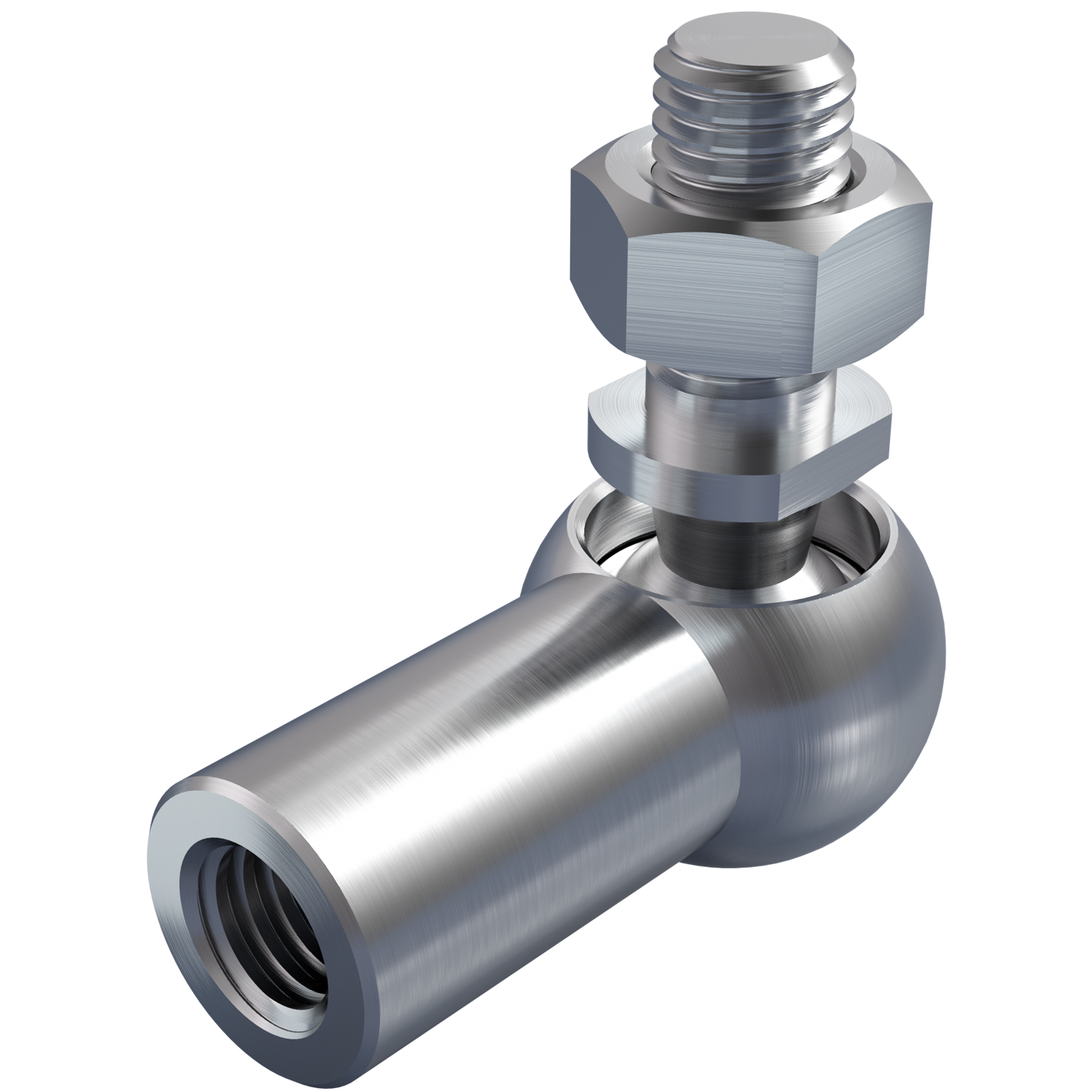

    Winkelgelenk ähnlich DIN 71802 mit Gewindezapfen C 6 M4LH Edelstahl A4-Qualität

    3 Bewertungen seit 23.09.2026
    Preis pro Stück
    Optional
    Lieferzeit

    Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
    Zubehör für
    Ähnliche Artikel lieferbar
    Warenkorb
    Gesamtpreis
    Firmenkunde

    zzgl. MwSt.
    zzgl. Versandkosten

    Sechskantmutter wird lose mitgeliefert
    1 ähnlich DIN 71802
    * Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig (nur in der Kugelpfanne) = LH, Feingewinde = FG
    Bestellnummer
    11 03 4006 8001/4404
    SKU
    0078121
    Bezeichnung
    Winkelgelenk ähnlich DIN 71802 Form C mit Gewindezapfen
    Größe
    C 6 M4LH¹
    Materialgruppe
    Edelstahl A4-Qualität
    Oberfläche
    blank
    d1
    6
    d1 Toleranz²
    H9/h9
    d2*
    M4 x 0,7 LH
    Gewindeart
    Regelgewinde links
    d3
    7
    l2 ±0,3
    8,5
    l3 ±0,3
    8,5
    a ±0,3
    22
    e min.
    10,2
    sw
    5
    Masse (kg) per Stück
    0,01
    Werkstoff

    Edelstahl 1.4404 (X2CrNiMo17-12-2)

    Sprengring: Edelstahl
