    mbo Oßwald ist Winkelgelenk Hersteller, Winkelgelenke Hersteller, ähnlich DIN 71802 Form CS, mit Gewindezapfen und Schlüsselfläche an der Pfanne. Folgende Materialien stehen zur Auswahl: Stahl oder Edelstahl 1.4305, bzw. Edelstahl 1.4404, A4 Qualität.

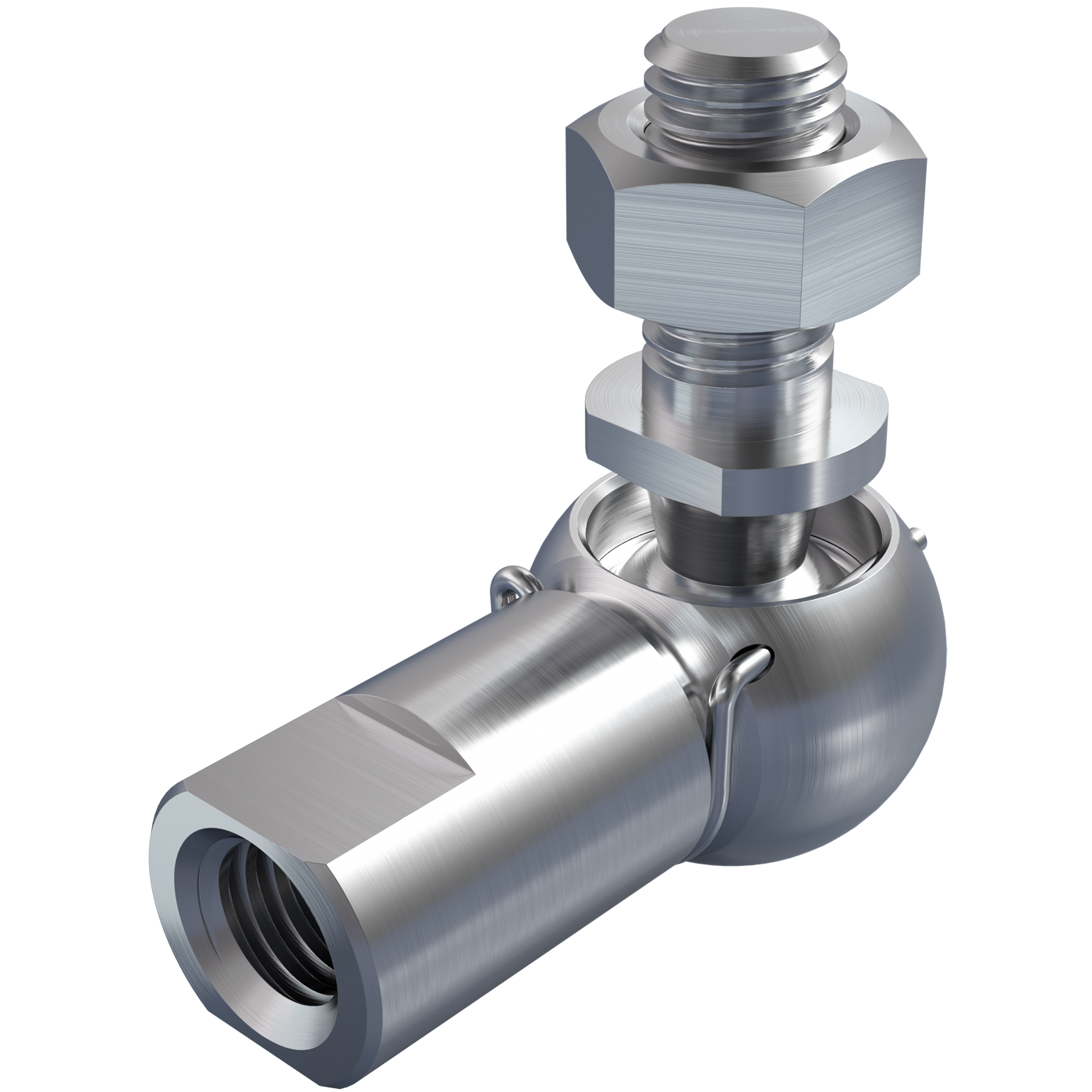

    Winkelgelenk ähnlich DIN 71802 mit Schlüsselfläche CS 19 M16FG Stahl blank

    3 Bewertungen seit 20.09.2026
    Preis pro Stück
    Optional
    Lieferzeit

    Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
    Zubehör für
    Ähnliche Artikel lieferbar
    Warenkorb
    Gesamtpreis
    Firmenkunde

    zzgl. MwSt.
    zzgl. Versandkosten

    Sechskantmutter wird lose mitgeliefert
    * Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig (nur in der Kugelpfanne) = LH, Feingewinde = FG
    Bestellnummer
    16 03 4419 9162/003
    SKU
    0077817
    Bezeichnung
    Winkelgelenk ähnlich DIN 71802 Form CS mit Gewindezapfen und Schlüsselfläche an der Pfanne
    Größe
    CS 19 M16FG
    Materialgruppe
    Stahl
    Oberfläche
    blank
    d1
    19
    d1 Toleranz²
    H9/h9
    d2*
    M16 x 1,5 FG
    Gewindeart
    Feingewinde rechts
    d3
    22
    l2 ±0,3
    28
    l3 ±0,3
    20
    a ±0,3
    45
    e min.
    21,5
    sw
    16
    sw1
    19
    Masse (kg) per Stück
    0,221
    Werkstoff

    Kugelzapfen: Stahl, Mindestzugfestigkeit Rm = 600 N/mm²

    Kugelpfanne: Stahl, Mindestzugfestigkeit Rm = 500 N/mm²

    Sprengring und Sicherungsbügel: Edelstahl
