Winkelgelenke DIN 71802 Form BS mit Nietzapfen

Winkelgelenke DIN 71802 Form BS mit Nietzapfen

Der Artikel wurde erfolgreich in den Warenkorb gelegt
Bitte alle Filter vollständig auswählen.
100313331008013
Größe BS 8 x 4
Preis pro Stück
0,00 €
Lieferzeit

Derzeit nicht auf Lager

Zubehör für Größe BS 8 x 4
Warenkorb
Privatkunde (mit MwSt.)
Firmenkunde (ohne MwSt.)
Gesamtpreis
0,00 €

inkl. MwSt. zzgl. Versandkosten

10 03 1333 1008/013

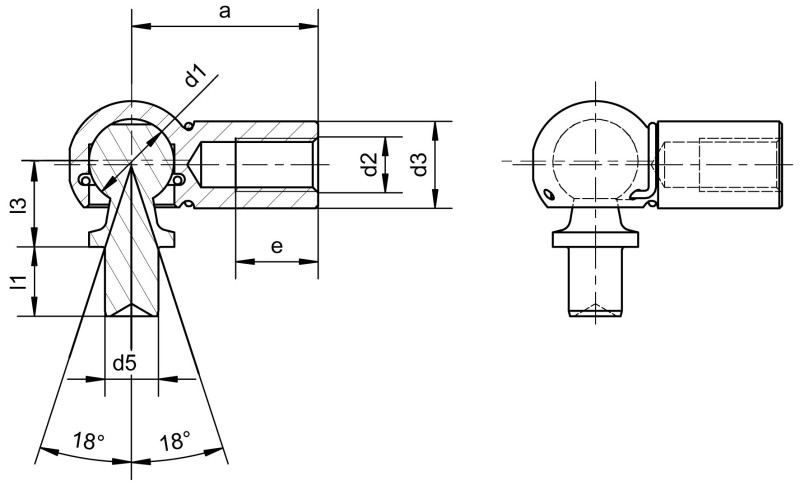

Maßbild

CAD-Datei Download

Formatauswahl
Artikelnummer
10 03 1333 1008/013
Größe / Bezeichnung
BS 8 x 4
Materialgruppe
Stahl
Oberfläche
galv. verzinkt weiß
d1
8
d1 Toleranz
H9/h9
d2*
M5 x 0,8
Gewindeart
Regelgewinde rechts
d3
8
d5 h11
5
l1 ±0,2
4
l3 ±0,3
9
a ±0,3
22
e min.
10,2
Masse (kg) per Stück
0,013
Werkstoff
Kugelzapfen: Stahl, Mindestzugfestigkeit Rm = 600 N/mm² Kugelpfanne: Stahl, Mindestzugfestigkeit Rm = 500 N/mm² Sprengring und Sicherungsbügel: Edelstahl
* Linksgewinde in der Kugelpfanne lieferbar
Produktinformationen "Winkelgelenke DIN 71802 Form BS mit Nietzapfen"

Filter - 81 von 81 Produkten ausgewählt

Zusätzliche Spalten

Spalten auswählen
Ordernumber Größe / Bezeichnung Materialgruppe Oberfläche Gewindeart Artikel-Nr. d1d1 Toleranzd2*d3d5 h11l1 ±0,2l3 ±0,3a ±0,3e min.Masse (kg) per Stück Shop
