Snodi assiali simile a DIN 71802 smontabili

1. Descrizione del prodotto

Snodi assiali simili a DIN 71802 sono elementi di collegamento meccanica che consentono la trasmissione di movimento lineare lungo un'asse. Sono tipicamente composti da una sede sferica assiale simile a DIN 71805 e un perno sferico DIN 71803, collegati in linea retta. L'angolo di rotazione possibile, comparabile a DIN 71802, è di ±18°, mentre le forze di estrazione del perno sferico dalla sede sferica variano, a seconda della dimensione costruttiva, tra min. 30 e min. 100 N. Questa costruzione è particolarmente adatta per applicazioni che richiedono una trasmissione di forza lineare e precisa. Gli snodi assiali vengono spesso impiegati in settori come attuatori lineari, sistemi di sollevamento e ovunque sia necessaria una trasmissione diretta della forza in direzione assiale. Offrono alta affidabilità e stabilità per varie applicazioni industriali.

La differenza principale tra gli snodi angolari a norma DIN 71802 e gli snodi assiali simile a DIN 71802 risiede nella loro configurazione, nella diversa trasmissione della forza (90° per gli snodi angolari e 180° per gli snodi assiali) e nel loro ambito di applicazione:

Snodi angolari a norma DIN 71802:

Forma e struttura: Gli snodi angolari hanno una costruzione a L, ad angolo retto. Generalmente sono costituiti da una sede sferica e un perno sferico, che formano un angolo di 90 gradi.

Direzione del Movimento: Gli snodi angolari permettono principalmente la trasmissione del movimento con un certo angolo. Sono ideali per applicazioni in cui è necessaria una variazione di direzione della forza o del movimento.

Campo di applicazione: Gli snodi angolari vengono spesso utilizzati in sistemi meccanici, in cui la trasmissione del movimento avviene sotto un angolo specifico, come ad esempio in aste di trazione e spinta.

Snodi assiali simile a DIN 71802:

Forma e struttura: Gli snodi assiali sono principalmente progettati per la trasmissione del movimento lungo un asse. Possiedono tipicamente una costruzione diritta, tipo lineare.

Direzione del movimento: Gli snodi assiali trasmettono forze e movimenti lungo una linea retta, cioè lungo l'asse dello snodo. Questo significa che sono adatti per applicazioni in cui è necessario un movimento lineare.

Campo di applicazione: Gli snodi assiali sono utilizzati in applicazioni che richiedono una trasmissione di movimento lineare, come ad esempio in attuatori lineari o sistemi di sollevamento.

Riepilogo:

I snodi angolari a norma DIN 71802 offrono una trasmissione del movimento a angolo retto e sono adatti per applicazioni in cui è necessario un cambiamento di direzione del movimento.

I snodi assiali simile a DIN 71802 offrono una trasmissione del movimento lineare lungo un asse e sono ideali per applicazioni che richiedono un movimento lineare.

Anche i snodi assiali sono un gruppo assemblato. L'elenco seguente descrive le singole parti della classica esecuzione simile a DIN 71802:

1. Sede sferica assiale simile a DIN 71805
   La sede sferica assiale circonda il perno sferico e consente una libertà di movimento illimitata in tutte le direzioni. La sua realizzazione precisa garantisce un funzionamento a basso attrito e una stabilità durevole.
2. Perno sferico DIN 71803
   Il perno sferico ha una filettatura esterna e un piano di serraggio per una facile installazione. Viene inserito nella sfera assiale e garantisce la mobilità necessaria dell'articolazione.
3. Anello elastico
   Questo anello mantiene il perno sferico saldamente nella sede sferica assiale e impedisce un distacco accidentale.
4. Cappuccio di tenuta (opzionale)
   Protezione da polvere, sporco, spruzzi d'acqua e vapori, prolunga la vita dei giunti e riduce la manutenzione.
5. Dado esagonale DIN 934
   Per fissare e ulteriormente bloccare il perno sferico.
6. Grasso lubrificante
   Per ridurre l'attrito tra il perno sferico e la sede sferica assiale e per prolungare la durata dell'articolazione.

2. Dettagli del prodotto

Dimensione: 6 M4 - 19 M16

Gruppo di materiale: acciaio, acciaio inox, acciaio inox qualità A4

Superficie: lucida, elettrozincato bianco

Tipo di filettatura: filettatura normale a destra e a sinistra, filettatura fine a destra

d2 Filettatura: M4 x 0,7 - M16 x 2

Filettatura: In linea di principio, le versioni standard sulla sede sferica assiale sono dotate di filettatura a destra. Ogni dimensione costruttiva ha, secondo la norma, una dimensione di filettatura corrispondente. Ove la geometria del pezzo lo consente, sono possibili anche dimensioni di filettatura differenti o una filettatura a sinistra metrica. Inoltre, per applicazioni che richiedono una regolazione più precisa, il componente può essere progettato con una filettatura fine corrispondente con minore passo della filettatura.

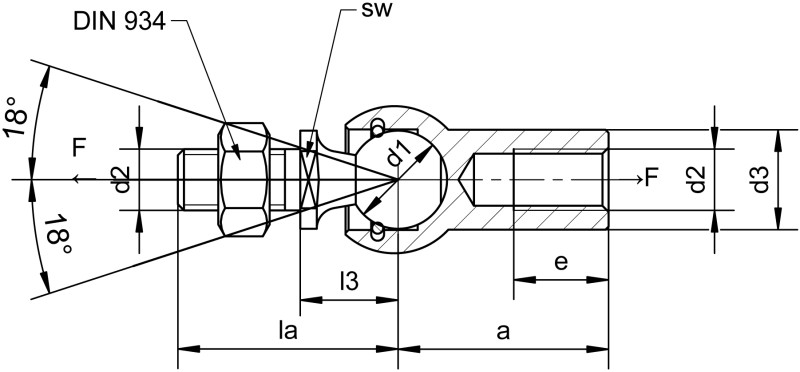

Angolo di rotazione: L'angolo di rotazione delle snodi assiali simile a DIN 71802 è di ±18 gradi. Ciò significa che lo snodo consente una rotazione totale di 36 gradi e assicura che lo snodo fornisca sufficiente flessibilità per compensare movimenti assiali e errori di allineamento nelle applicazioni.

Forze di estrazione: Le forze di estrazione del perno sferico, come si verificano nelle snodi assiali simili a DIN 71802, variano a seconda della dimensione costruttiva tra almeno 30 e almeno 100 N. Questi valori indicano quanta forza sia necessaria per rimuovere il perno sferico dalla sede sferica assiale. Queste forze di estrazione sono decisive per la stabilità e la sicurezza e garantiscono che il collegamento rimanga saldo in condizioni di esercizio normali e non si sganci involontariamente, assicurando così una trasmissione di forza e un controllo dei movimenti sicuri.

3. Settori di applicazione & Compatibilità

Gli snodi assiali simile a DIN 71802 vengono impiegati in una vasta gamma di applicazioni industriali e meccaniche, dove sono richiesti movimenti lineari precisi e trasmissioni di forza. Ecco alcuni ambiti di applicazione specifici:

Ingegneria meccanica: In molte macchine ed impianti, gli snodi assiali vengono utilizzati per trasmettere movimenti e forze con precisione. Trovano applicazione in diversi elementi meccanici, come ad esempio meccanismi di scorrimento e sistemi di sollevamento.

Costruzione di veicoli: Negli autoveicoli, gli snodi assiali vengono impiegati per trasmettere movimenti nei sistemi di sterzo e sospensioni. Essi permettono un controllo preciso e stabilità dei movimenti del veicolo.

Macchine agricole e edili: In macchinari pesanti, come trattori e escavatori, gli snodi assiali si utilizzano per trasmettere forze e movimenti nei sistemi idraulici e in altri attuatori lineari.

Tecnologia energetica: Nelle centrali e negli impianti energetici come installazioni eoliche e solari, gli snodi assiali vengono impiegati per il controllo e la trasmissione di forze e movimenti.

Industria manifatturiera: Nelle linee di produzione automatizzate e negli impianti di fabbricazione, gli snodi assiali vengono utilizzati per il controllo e la trasmissione di forze necessarie ai movimenti di pezzi e componenti di macchine.

Queste applicazioni versatili dimostrano che gli snodi assiali simile a DIN 71802 svolgono un ruolo imprescindibile in molti settori, garantendo trasmissioni di movimento e forza precise ed affidabili.

Compatibilità

Scelta del materiale: Gli snodi assiali sono disponibili in vari materiali, come acciaio e acciaio inox. La scelta del materiale dovrebbe essere compatibile con le condizioni ambientali (corrosione, temperature, ecc.) e con le specifiche di applicazione dell'impianto o della macchina restante.

Dimensioni e tolleranze: Le dimensioni degli snodi assiali devono corrispondere a quelle dei sistemi utilizzatori. Questo comprende diametri, lunghezze e tolleranze. Dimensioni divergenti possono portare a disadattamenti e disfunzioni.

Capacità di carico: Gli snodi assiali devono resistere ai carichi e alle forze presenti nell'applicazione. È importante conoscere i carichi massimi statici e dinamici e assicurarsi che lo snodo soddisfi tali requisiti.

Compatibilità con i pezzi di collegamento: Le estremità dello snodo assiale devono adattarsi ai pezzi di collegamento o ad altri componenti associati. Diversi tipi o dimensioni di filettature possono causare problemi di compatibilità.

Condizioni ambientali: Temperatura, umidità, sporco e sostanze chimiche possono influenzare la performance e la durata di uno snodo assiale. Scegliete uno snodo progettato specificamente per le condizioni ambientali date.

Angolo di rotazione e libertà di movimento: Assicuratevi che lo snodo assiale offra l'angolo di rotazione richiesto e la libertà di movimento necessaria per eseguire i movimenti previsti senza limitazioni.

Norme e specifiche: Rispettate le norme industriali rilevanti e le specifiche applicabili alla vostra applicazione. Gli snodi assiali simile a DIN 71802 dovrebbero soddisfare le norme pertinenti per garantire la compatibilità con altri componenti e le prescrizioni legali.

4. Vantaggi e benefici

Trasmissione precisa della forza: Gli snodi assiali garantiscono una precisa trasmissione lineare della forza lungo un asse, fondamentale per applicazioni che richiedono precisione.

Flessibilità: Offrono una grande flessibilità nei movimenti, rendendoli ideali per applicazioni che richiedono movimenti in più direzioni.

Robustezza e durata: Realizzati in materiali di alta qualità come acciaio e acciaio inox, gli snodi assiali sono robusti, resistenti all'usura e garantiscono una lunga durata, anche in condizioni ambientali difficili.

Versatilità: Grazie alle diverse versioni e dimensioni, gli snodi assiali possono essere utilizzati in una vasta gamma di applicazioni, dall'ingegneria meccanica alla tecnologia medica.

Facilità di installazione e manutenzione: Grazie alle dimensioni e forme standardizzate, gli snodi assiali si integrano facilmente nei sistemi esistenti. Inoltre, sono facili da mantenere, rendendo il funzionamento più efficiente.

Design compatto: Il loro design compatto permette l'uso in spazi ristretti e contribuisce al risparmio di spazio nell'applicazione.

Resistenza alla corrosione: I modelli in acciaio inox sono particolarmente resistenti alla corrosione, ideali per applicazioni in ambienti umidi o aggressivi.

Efficienza economica: Grazie alla loro lunga durata e minor necessità di manutenzione, gli snodi assiali offrono spesso un'alternativa economica per molte applicazioni industriali.

Questi numerosi vantaggi rendono gli snodi assiali simile a DIN 71802 una soluzione eccellente per una vasta gamma di sfide tecniche e applicazioni.

5. Montaggio e installazione

Preparazione:

• Strumenti: Preparate tutti gli strumenti necessari come chiavi inglesi, chiavi dinamometriche ed eventuali strumenti speciali richiesti.
• Pulizia delle parti: Assicuratevi che tutte le parti da montare siano pulite e prive di impurità.
• Verifica compatibilità dei materiali: Assicuratevi che i materiali del snodo assiale e delle parti da collegare siano compatibili, per evitare corrosione o guasti dei materiali.
• Lubrificazione: Se necessario, applicate un lubrificante adeguato sulle filettature e altre superfici di scorrimento, per garantire un montaggio e un movimento fluidi.

Montaggio del snodo assiale:

• Connessioni filettate: Avvitate la filettatura maschio al perno sferico del snodo assiale nel pezzo complementare adatto (es. un foro filettato) e collegate la filettatura femmina alla sede sferica assiale con l'altra parte da collegare (es. una barra filettata). È possibile utilizzare una chiave dinamometrica per non superare il momento di serraggio consigliato e per evitare danni alle filettature.
• Allineamento: Posizionate il snodo assiale con precisione nella posizione desiderata, per garantire che corrisponda ai corretti angoli e allineamenti.
• Verifica libertà di movimento: Provate il snodo assiale per verificarne i gradi di libertà e mobilità. Assicuratevi che si muova liberamente e senza resistenza in tutte le direzioni necessarie.
• Bloccaggio: Se il snodo assiale deve essere fissato in una posizione specifica, utilizzate i mezzi di bloccaggio appropriati, come le controdadi, senza compromettere la libertà di movimento.

Verifica finale:

• Ispezione: Esaminate il montaggio per eventuali irregolarità come resistenza insolita o gioco nelle connessioni.
• Prova: Effettuate un test di funzionamento per assicurarvi che il snodo assiale funzioni correttamente sotto carico in opera.
• Registro di montaggio: Documentate il montaggio, incluso il momento di serraggio utilizzato, i lubrificanti e eventuali regolazioni, per future operazioni di manutenzione o riparazione.

Questo approccio strutturato garantisce che i snodo assiale simile a DIN 71802 siano montati correttamente ed efficacemente, ottimizzando la loro capacità di prestazione e durata.

6. Avvertenze di sicurezza e normative

Equipaggiamento di protezione personale (EPP): Assicurati di indossare un equipaggiamento di protezione personale adeguato, compresi occhiali di protezione, guanti, ecc.

Uso degli utensili: Utilizza solo utensili adeguati e in buono stato per evitare infortuni e danni.

Lubrificazione e manutenzione: Gli snodi assiali smontabili necessitano di lubrificazione e manutenzione regolari per funzionare correttamente. Assicurati che i lubrificanti utilizzati siano compatibili con il materiale dello snodo e verifica i requisiti di manutenzione.

Durata di utilizzo e numero di cicli: Controlla la durata di vita e il numero massimo di cicli di carico che lo snodo assiale può sopportare per garantire che sia adatto alla durata e frequenza di utilizzo previste.

Sollecitazione meccanica: Non superare mai i carichi statici e dinamici massimi dello snodo assiale. Un sovraccarico può portare a un guasto dello snodo e a situazioni pericolose.

Verifica prima dell'avvio: Prima dell'avvio del sistema montato, deve essere effettuata una verifica accurata per garantire il corretto montaggio e funzionamento del snodo assiale.

Intervalli di manutenzione: Rispetta gli intervalli di manutenzione ed esegui ispezioni regolari per riconoscere tempestivamente segni di usura o danni.

Influenze ambientali: Considera l'ambiente operativo, in particolare temperatura, umidità e sostanze chimiche, che potrebbero compromettere le prestazioni e la sicurezza dello snodo assiale.

Norme

DIN 71802: Gli snodi assiali sono simili a DIN 71802. Questa norma specifica le dimensioni e i requisiti tecnici per gli snodi assiali per garantire un adattamento uniforme e intercambiabilità.

DIN 71803: I perni sferici DIN 71803 sono una parte essenziale degli snodi assiali. La norma definisce tutte le dimensioni importanti e i dettagli tecnici per questo componente.

DIN ISO 2768: Questa norma stabilisce tolleranze generali per lunghezze e angoli, nonché per tolleranze di forma e posizione ed è importante per la precisione di fabbricazione.

DIN EN ISO 9001: Questa norma di gestione della qualità assicura che i processi operativi, inclusa la fabbricazione e il montaggio degli snodi assiali, siano svolti in modo efficiente e senza errori.
