Bolzen DIN 1434 Form B

3 Bewertungen seit 21.06.2021
Produktinformationen "Bolzen DIN 1434 Form B"

Zwar handelt es sich bei einem Bolzen nach DIN 1434 Form B prinzipiell um einen genormten Bolzen, jedoch sind die Einbausituationen oftmals individuell und spezifisch und selten gleicht ein Bolzen dem anderen. Deshalb werden unsere Bolzen in der Regel maßgeschneidert für Sie gefertigt.

Damit Sie in Zukunft noch schneller und komfortabler zur Ihrem Wunsch-Bolzen gelangen, stellen wir Ihnen diesen Konfigurator zur Verfügung. Zusätzlich zu Ihrem Zeitgewinn profitieren Sie zudem nicht nur von günstigeren Preisen im Gegensatz zur konventionellen Anfrage per Mail, sondern Ihre Bolzen werden sogar priorisiert durch unsere Fertigung geschleust!

Spezifische Informationen Bolzen DIN 1434 Form B

Es ist bereits ausreichend, nur das Feld Länge / Klemmlänge auszufüllen. Das sich aus der Norm ergebende Maß wird vom Konfigurator in diesem Fall selbst ermittelt. Natürlich können Sie auch beide Felder gemäß Ihren Anforderungen befüllen!

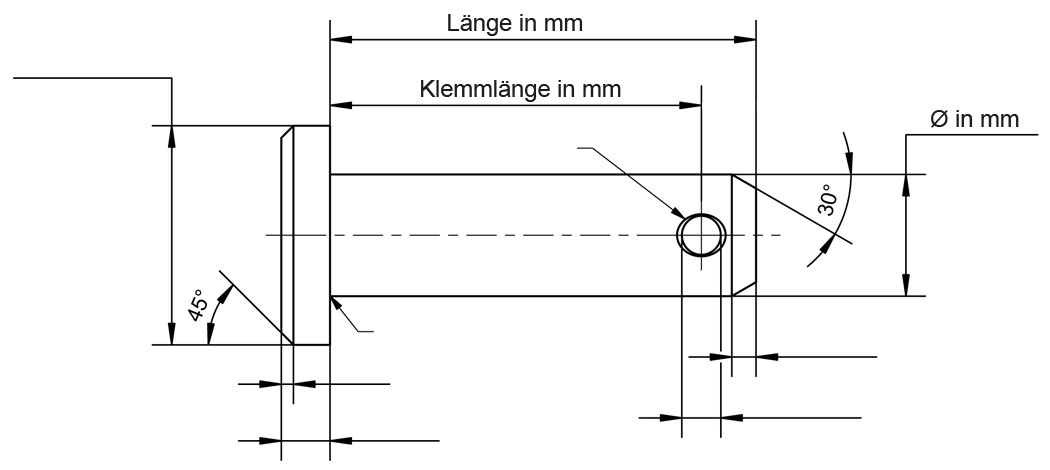

Bolzen DIN 1434 Form B Maßbild
Bestellbeispiel
Bolzen mit Splintloch nach DIN 1434 Form B, d = 10 mm, l1 = 30 mm, l2 = 20 mm,
Automatenstahl 1.0718 (11SMnPb30+C), galvanisch verzinkt weiß;
Artikel-Nr.: 34 10 0030 0020/013

d1 h11 4 5 6 8 10 12 13 14 16 18 20 22 23 25 26 28 30 32 35 40 45 50 55
d2 h14  6 8 9 12 14 17 18 19 21 23 26 28 29 32 32 34 36 40 44 48 52 58 65
d3 H14  1 1,2 1,6 2 3,2 4 4 4 4 5 5 5 5 6,3 6,3 6,3 6,3 8 8 8 8 10 10
k
js14
1 1,5 1,5 2 2 3 3 3 3 3 4 4 4 5 5 5 5 6 6 6 7 7 8
r 0,3 0,5 0,5 0,5 0,5 0,5 0,5 1 1 1 1 1 1 1 1 1 1 1 2 2 2 2 2
w min.  1,8 2 2,5 3 4 5 5 5 5 6,5 6,5 6,5 6,5 8 8 8 8 10 10 10 10 12 12
z1 ≈ 1 1 1,5 2 2 2,5 2,5 2,5 2,5 3 3 3 3 4 4 4 4 5 5 5 5 6 6
z2 ≈ 0,5 0,5 0,5 1 1 1,5 1,5 1,5 1,5 1,5 2 2 2 2 2 2 2 2 2 2 2 2 3
l1 js15  x = Bereich der handelsüblichen Längen
6 x
7 x
8 x
9 x
10 x x x
12 x x x
14 x x x x
16 x x x x
18 x x x x x
20 x x x x x
22 x x x x x x x x x
25 x x x x x x x x x
28 x x x x x x x x x
30 x x x x x x x x x
35 x x x x x x x x x x x x
40 x x x x x x x x x x x x x x x x
45   x x x x x x x x x x x x x x x
50   x x x x x x x x x x x x x x x x x x
55   x x x x x x x x x x x x x x x x
60   x x x x x x x x x x x x x x x x x x
65   x x x x x x x x x x x x x x x x x x
70   x x x x x x x x x x x x x x x x x x x
75   x x x x x x x x x x x x x x x x x x x
80   x x x x x x x x x x x x x x x x x x x
85   x x x x x x x x x x x x x x x x x x
90   x x x x x x x x x x x x x x x x x x
95   x x x x x x x x x x x x x x x x x x
100   x x x x x x x x x x x x x x x x x x
105   x x x x x x x x x x x
110   x x x x x x x x x x x
115   x x x x x x x x x x x
120   x x x x x x x x x x x
125   x x x x x x x x
130   x x x x x x x x
135   x x x x x x x x
140   x x x x x x x x
145   x x x x x x
150   x x x x x x
160   x x x x
170   x x x x
180   x x x x
190   x x
200   x x
210   x x
220                                           x x
