Gabelkopf DIN 71752 G 16x64 M16 Edelstahl
3 Bewertungen seit 12.09.2026
Warenkorb
Gesamtpreis
zzgl. MwSt.
zzgl. Versandkosten
* in diesem Bereich ist b1 einzuhalten
1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178, ab Größe G 25x50 gilt die Allgemein Toleranz nach DIN ISO 2768-m
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
5 Blanke Ausführungen aus Automatenstahl oder vergleichbaren Werkstoffen werden standardmäßig mit galvanogeeignetem Übermaß gefertigt. Die Toleranz H9 gilt somit nur für die Ausführungen in Stahl galvanisch verzinkt und Edelstahl.
** ähnlich DIN 71752
CETOP: Diese Gabelköpfe entsprechen hinsichtlich der Anschlußmaße der DIN ISO 8140 und der CETOP RP102P (die Außenform weicht davon ab)
1 Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig = LH, Feingewinde = FG, Feingewinde linksgängig = FGLH
2 für das Halbzeug Automatenstahl gilt die Toleranz h11 nach DIN 178, ab Größe G 25x50 gilt die Allgemein Toleranz nach DIN ISO 2768-m
3 Radius oder 45°-Fase (nach Wahl des Herstellers)
5 Blanke Ausführungen aus Automatenstahl oder vergleichbaren Werkstoffen werden standardmäßig mit galvanogeeignetem Übermaß gefertigt. Die Toleranz H9 gilt somit nur für die Ausführungen in Stahl galvanisch verzinkt und Edelstahl.
** ähnlich DIN 71752
CETOP: Diese Gabelköpfe entsprechen hinsichtlich der Anschlußmaße der DIN ISO 8140 und der CETOP RP102P (die Außenform weicht davon ab)
Bestellnummer
10 02 4305 1664/000
SKU
0009695
MPN
DIN-71752-G-16X64-M16-RH-V2A-BLANK
Bezeichnung
Gabelkopf DIN 71752
Größe
G 16x64 M16
Materialgruppe
Edelstahl
Oberfläche
blank

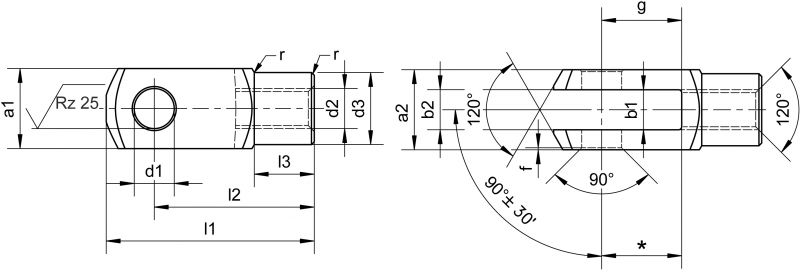

d1
16
d1 Toleranz⁵
H9
g ±0,5
64
a1² h11
32
a2
32
a2 Toleranz
+0,3 -0,16
b1 B13
16
b2
16
b2 Grenzabmaß
+0,7 +0,15
d2¹
M16 x 2
Gewindeart
Regelgewinde rechts
d3
26
d3 Toleranz
±0,3
f ±0,2
1
l1
115
l1 Toleranz
±0,5
l2
96
l2 Grenzabmaß
±0,4
l3
24
l3 Toleranz
±0,2
r³
1
Masse (kg) per Stück
0,411
Werkstoff
Edelstahl 1.4305 (X8CrNiS18-9)
