Gelenkköpfe, Gelenkkopf nach DIN ISO 12240-4 (DIN 648) Maßreihe K von mbo Oßwald, können mit Gewindebolzen geliefert werden (Gelenkkopf mit Gewindebolzen, Gelenkköpfe mit Gewindebolzen). Diese Hochleistungsausführung ist mit Innengewinde, wartungspflichtig, Werkstoff Stahl verzinkt.

Gelenkköpfe DIN ISO 12240-4 (DIN 648) Maßreihe K Hochleistungsausführung mit Gewindebolzen Innengewinde

nachschmierbar, geeignet für höhere Drehzahlen

6 Bewertungen seit 21.06.2021

Bitte wählen Sie zuerst, ob Sie Privat- oder Firmenkunde sind!

Leider mussten wir den Preis dieses Artikels auf Grund von beschaffungsseitigen Kostensteigerungen anpassen. Gerne suchen wir aber gemeinsam mit Ihnen eine Lösung, um die Erhöhung abzumildern. Kontaktieren Sie hierzu bitte einfach Ihren Ansprechpartner:

Die aktuell für den Shop freigegebene Menge wurde überschritten. Wir würden uns jedoch über Ihre Anfrage freuen!

Leider liegt eine beschichtungsbedingte Mindestmenge i.H.v. [[minsurface]] Stück vor. Alternativ können Sie Produkte ohne Beschichtung (blank, leicht geölt) oder in Edelstahl (1.4305, 1.4301 oder 1.4404) ab Stückzahl 1 erhalten:

Automatenstahl (1.0715/1.0718) Edelstahl (1.4305) Edelstahl A2 (1.4301) Edelstahl A4 (1.4404)

Der Artikel wurde erfolgreich in den Warenkorb gelegt

Preis pro Stück

Nicht verfügbar [[ formatedPrice ]] Auf Anfrage

ab [[ price.from ]] Stück nur [[ price.price ]]

Optional

Lieferzeit

[[ computedDelivery(deliveryData?.deliveryTimeDays) ]]

Auf Anfrage

noch [[ stock ]] Stück am Lager

Expresslieferung (+[[ (!loading.delivery && !loadAll && hasExpress?formatPrice(deliveryData.ExpresslieferungPauschale*tax):"") ]])
Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.

Privatkunde (mit MwSt.)

Firmenkunde (ohne MwSt.)

Mindestmenge von [[minquantity]] Stück. Ab dann gilt ein Mindestpositionswert von [[minrevenue]] €

Gesamtpreis

Nicht verfügbar [[ formatedSumprice ]] Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

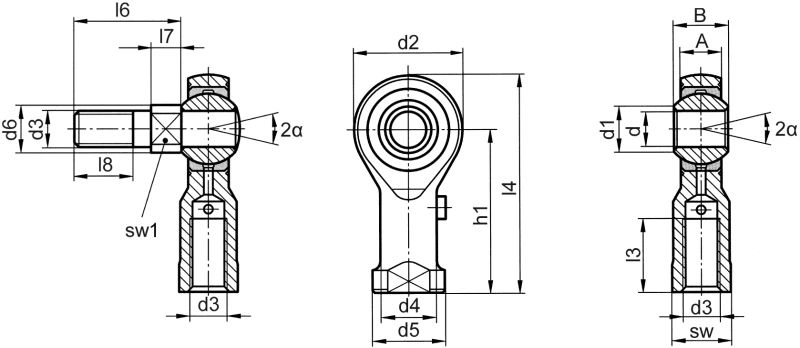

Gelenkköpfe DIN ISO 12240-4 (DIN 648) Maßreihe K Hochleistungsausführung mit Gewindebolzen Innengewinde - Maßbild

Um den gewünschten Artikel zu finden, können Sie im Tabellenkopf eine beliebige Anzahl an Filterkriterien auswählen, Suchtexte eingeben und diese kombinieren.
Um die Filterauswahl aufzuheben klicken Sie auf den „Zurücksetzen“-Button unterhalb der Tabelle.
Produktdetails, inklusive eShop Funktion und 3D-Modell , rufen Sie durch klicken in die Zeile des gewünschten Artikels auf.

Produktinformationen "Gelenkköpfe DIN ISO 12240-4 (DIN 648) Maßreihe K Hochleistungsausführung mit Gewindebolzen Innengewinde"

Gelenkkopf Maßreihe K Hochleistungsausführung mit Gewindebolzen Innengewinde

Statische Tragzahl C0 (kN)

Die statische Tragzahl C0 (siehe Produktdetails) bezeichnet im Normalanwendungsfall den Wert, mit dem ein Gelenkkopf im schwächsten Querschnitt bei ruhender Last beansprucht werden kann, ohne sich dabei bleibend zu verformen. Es handelt sich hier um den Wert der zulässigen radialen Lagerbelastung im Stillstand. Die angegebenen Tragzahlen sind anhand der jeweiligen Werkstoff kennwerte errechnet und durch Zugversuche bei Raumtemperatur geprüft. Die Streckgrenze wurde zu 80 % ausgenutzt. Der Sicherheitsfaktor bis Fließbeginn beträgt somit 1,25.

Durch die statische Tragzahl wird auch die zulässige Axialbelastung errechnet:

Fa = Fa zul. = p • C0 (kN)

p = < / ~ 0,2 für Gelenkköpfe Maßreihe K Hochleistungsausführung mit Gewindebolzen

Dynamische Tragzahlen für Gelenkköpfe auf Anfrage.
