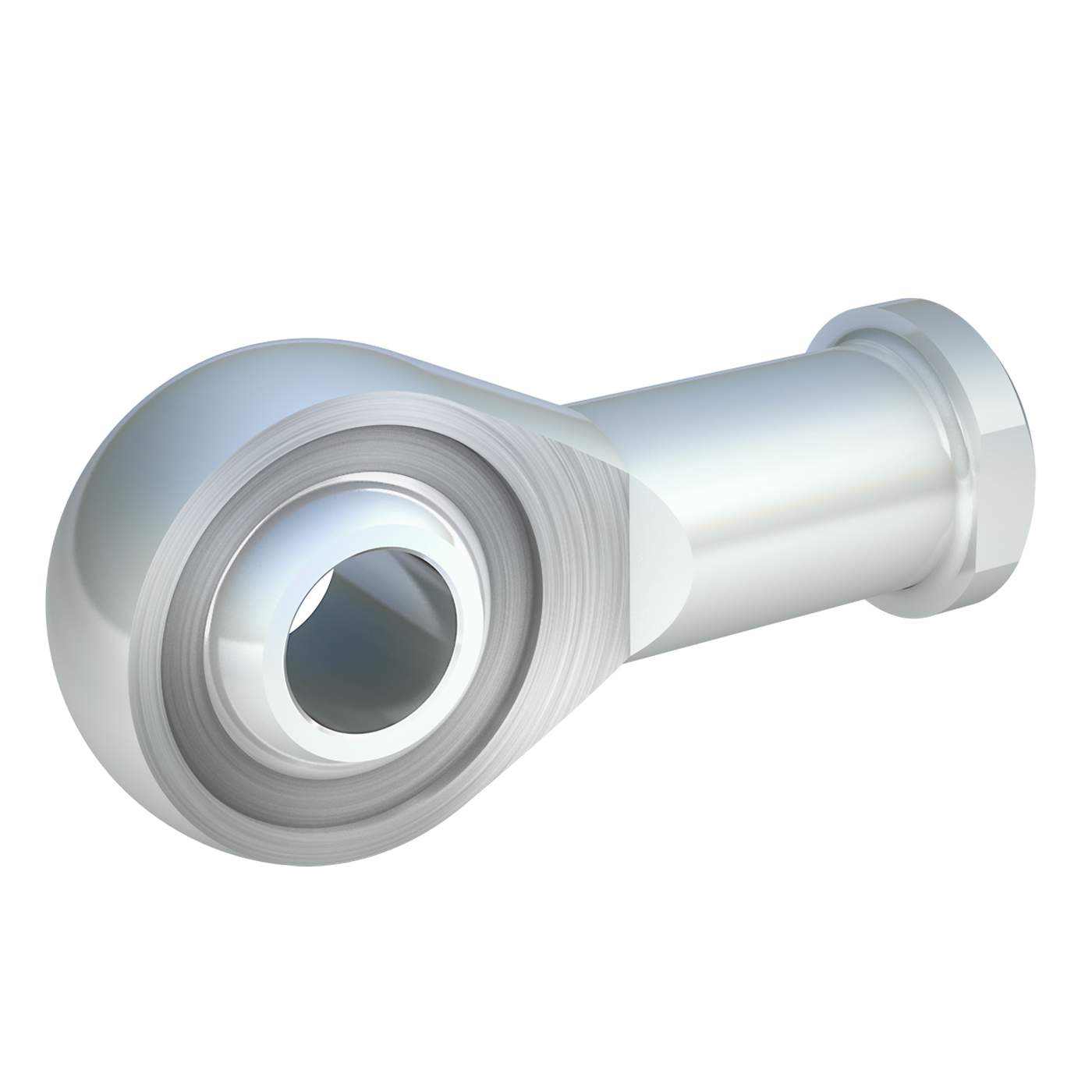

Gelenkkopf DIN ISO 12240-4 Maßreihe K Stahl/Stahl Innengewinde 8 M8LH Stahl verzinkt

geeignet für hohe axiale Belastungen in eine Richtung, Einsatz nur bei geringen Schwenkbewegungen, nicht für ganze Umdrehungen geeignet

[[ title ]]
Preis pro Stück
[[ formatedPrice ]]Auf Anfrage
ab [[ price.from ]] Stück nur [[ price.price ]]
Lieferzeit
[[ delivery ]]
Auf Anfrage
noch [[ stock ]] Stück am Lager
Zubehör für [[ title ]]
Warenkorb
Gesamtpreis
[[ formatedSumprice ]]Auf Anfrage

inkl. MwSt.
zzgl. Versandkosten

Die Bohrung im Stahlgehäuse ist von einer Seite zylindrisch ausgedreht und verläuft von der Mitte an entsprechend der Form des Innenrings. Dadurch ist in Richtung der Kugelpfanne eine hohe axiale Belastbarkeit möglich.
Artikelnummer
11 57 6481 1008/013
Bezeichnung
Gelenkkopf DIN ISO 12240-4 (DIN 648) Maßreihe K Stahl/Stahl Ausführung Innengewinde
Größe
8 M8LH
Materialgruppe
Stahl
Oberfläche
verzinkt
d
8
d Toleranz
H7
A
9
B
12
d1
10,4
d2
24
d3
M8 x 1,25 LH
Gewindeart
Regelgewinde links
d4
12,5
d5
16
h1
36
l3
16
l4
48
sw
13
Statische Tragzahl C0 (kN)
21,7
Kippwinkel α°
14
Lager-Radialspiel in mm min. - max.
0,01 - 0,05
Masse (g) per Stück
46
CETOP
CETOP RP 103 P
Schmierung
Die Ausführung Stahl/Stahl wird ohne Schmiernippel geliefert; regelmäßige Schmierung erforderlich mit seifenfreiem Hochtemperaturfett mit hohem Tropfpunkt, um auch bei hohen Betriebstemperaturen konsistent und schmierfähig zu sein; mögliche Betriebstemperaturbreite: -50 °C bis +200 °C; die Erstbefettung muss bei der Inbetriebnahme erfolgen
Gelenkkopf_Gelenklager
Gelenkkopf
Maßreihe
Maßreihe K
Wartungsart
wartungspflichtig
Gewinde
Innengewinde
Gewindebolzen
Nein
Abdichtung
Nein
passend für Gabelköpfe
Nein
Werkstoff

Gehäuse: bis Größe 12 Automatenstahl 1.0718 (11SMnPb30+C), gedreht, verzinkt

ab Größe 14 Vergütungsstahl 1.0402 (C22), geschmiedet, verzinkt

Innenring: Wälzlagerstahl 1.3505 (100Cr6), gehärtet, geschliffen, poliert
