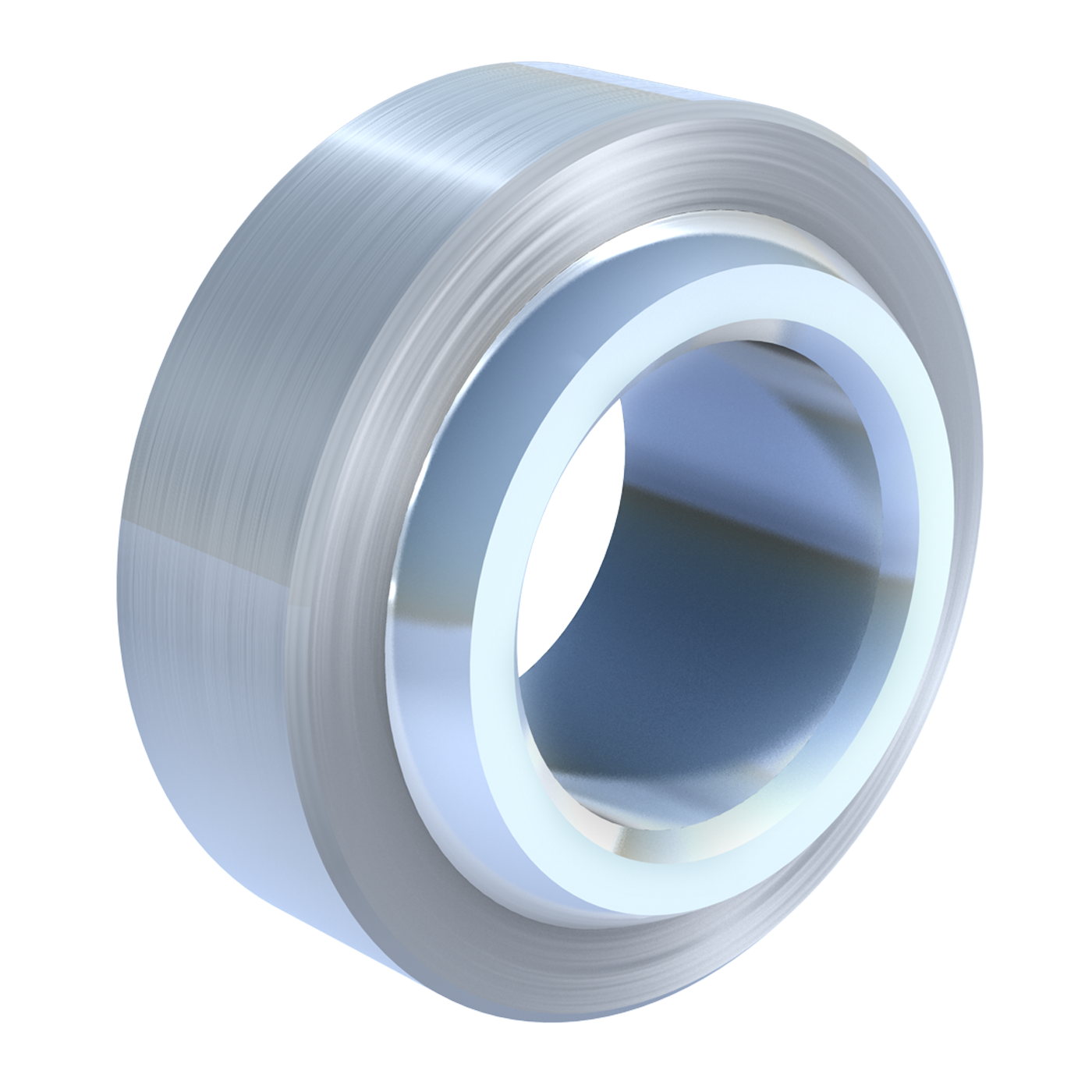

Gelenklager DIN ISO 12240-1 Maßreihe E wartungsfrei 16 Stahl blank
geeignet für hohe einseitig wirkende Belastungen
3 Bewertungen seit 23.09.2026
Warenkorb
Gesamtpreis
zzgl. MwSt.
zzgl. Versandkosten
Empfohlene Passungen für Gehäusebohrungen zum Einbau von Gelenklagern:
Belastung normal - bei Stahlgehäuse K7, bei Leichtmetallgehäuse M7
Belastung hoch - bei Stahlgehäuse M7, bei Leichtmetallgehäuse N7
Belastung normal - bei Stahlgehäuse K7, bei Leichtmetallgehäuse M7
Belastung hoch - bei Stahlgehäuse M7, bei Leichtmetallgehäuse N7
Bestellnummer
10 91 0000 0016/001
SKU
0013066
MPN
DIN-648-16-ST-BLANK-0013066
Bezeichnung
Gelenklager DIN ISO 12240-1 (DIN 648) Maßreihe E wartungsfreie Ausführung
Größe
16
Materialgruppe
Stahl
Oberfläche
blank
Werkstoff
Lagerschale: Wälzlagerstahl 1.3505 (100Cr6) mit PTFE-Auskleidung
ab Größe 15 mit beidseitiger Abdichtung lieferbar (mbo-Norm 92, Bestellnummer: .. 92 0000 ....)
ab Größe 35 nur mit beidseitiger Abdichtung lieferbar (mbo-Norm 92)
ab Größe 4 bis 50, ohne Abdichtung, Vergütungsstahl 1.0503 (C45) mit eingeklebtem PTFE-Gewebe
Innenring: Wälzlagerstahl 1.3505 (100Cr6), gehärtet, geschliffen, poliert, hartverchromt an der Lauffläche
d
16
d Toleranz
0/-0,008
A
10
B
14
d1
20,7
d2
30
d2 Toleranz
0/-0,009
Statische Tragzahl C0 (kN)
56
Kippwinkel a°
10
Lager-Radialspiel in mm min. - max.
0 - 0,040
Masse (g) per Stück
40
Schmierung
keine Schmierung erforderlich; der Innenring gleitet auf PTFE-Gewebe, das sich in der Lagerschale befindet; mögliche Betriebstemperaturbreite: -50 °C bis +150 °C
Gelenkkopf_Gelenklager
Gelenklager
Maßreihe
Maßreihe E (schmale Ausführung)
Wartungsart
wartungsfrei
Gewindebolzen
Nein
Abdichtung
Nein
passend für Gabelköpfe
Ja
