Keilstähle DIN 6880

1. Produktbeschreibung

Blanke Keilstähle DIN 6880 dienen als Ausgangsmaterialien zur Herstellung von Maschinenelementen wie Nasenkeilen gemäß DIN 6884, DIN 6887, Nasenhohlkeilen nach DIN 6889, sowie Passfedern DIN 6885 und Keilen nach DIN 6886.

Keilstähle sind erhältlich in unterschiedlichen Querschnittsformen: quadratisch, rechteckig und flach-rechteckig. Diese Vielfalt ermöglicht es, die Rohmaterialien flexibel auf die spezifischen Anforderungen der zu fertigenden Bauteile anzupassen. Hergestellt aus entzundertem, spanlos kalt umgeformtem Stahl oder Edelstahl A4-Qualität, besitzen sie eine glatte, blanke Oberfläche, was ihnen eine hohe Maßgenauigkeit verleiht – ein entscheidender Faktor für präzise Anwendungen. Ihre bis zu einem Meter langen Stangen bieten die notwendige Flexibilität, um sie auf die benötigten Maße zuschneiden zu können.

2. Produktdetails

Größe: 2x2x1000 - 36x20x1000

Materialgruppe: Stahl, Edelstahl A4-Qualität

Oberfläche: blank

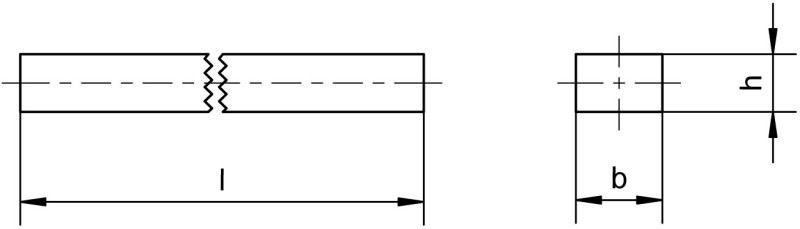

Breite b: 2 - 36

Höhe h: 2 - 20

Länge l: 1000

3. Anwendungsbereiche & Kompatibilität

Die Anwendungsbereiche und Kompatibilität von Keilstählen nach DIN 6880 sowie den daraus gefertigten Bauteilen sind äußerst vielfältig, insbesondere in der technischen und industriellen Produktion. Hier sind einige Anwendungsbereiche und Aspekte der Kompatibilität:

Anwendungsbereiche

Maschinenbau: Im allgemeinen Maschinenbau werden Keilstähle und die daraus gefertigten Bauteile wie Nasenkeile und Passfedern dafür verwendet, zuverlässige Verbindungen zwischen rotierenden und stationären Komponenten zu schaffen. Sie sorgen für die präzise Übertragung von Drehmomenten und Kräften.

Industrialisierung in der Fertigungstechnik: In Fertigungsmaschinen und Werkzeugmaschinen sind diese Bauteile von zentraler Bedeutung, um die verschiedenen mechanischen Teile sicher miteinander zu verbinden. Insbesondere bei der Kopplung von Achsen und Zahnrädern garantieren sie einen reibungslosen Betrieb.

Landwirtschaftliche Maschinen: Die aus Keilstähle gefertigten Maschinenelemente finden ihre Anwendung in der Landtechnik, insbesondere in Traktoren und anderen landwirtschaftlichen Geräten. Sie gewährleisten robuste Verbindungen in Maschinen, die den harschen Bedingungen der Feldarbeit standhalten müssen.

Schiffbau: Im Schiffbau sind sie elementare Bestandteile der Antriebssysteme. Sie stellen die Verbindung zwischen Motor- und Propellerwellen sicher und müssen den hohen Belastungen sowie den Herausforderungen maritimer Umgebungen standhalten.

Bauwesen: In großen Bau- und Hebemaschinen, wie Kränen und Flaschenzügen, spielen sie eine wesentliche Rolle bei der sicheren Übertragung von Kräften und Bewegungen, wobei die mechanische Stabilität und Sicherheit höchste Priorität hat.

Kompatibilität

Normierte Maße: Dank der standardisierten Maße nach DIN 6880 sind Keilstähle sehr gut kompatibel mit einer Vielzahl von Systemen, was die Integration in Maschinen unterschiedlicher Hersteller erleichtert. Dies wird ermöglicht, da die genormten Bauteile die Austauschbarkeit und Anpassungsfähigkeit in industriellen Anwendungen erheblich steigern.

Herstellerübergreifende Integration: Die aus Keilstählen gefertigten Bauteile sind universell einsetzbar und können in Systeme verschiedener Anbieter integriert werden. Diese Flexibilität vereinfacht Wartung und Reparatur, da Ersatzteile einfach beschafft und ausgetauscht werden können, ohne Anpassungen vornehmen zu müssen.

Keilstähle und die davon abgeleiteten Bauteile sind somit unverzichtbare Elemente in verschiedenen Industriebereichen, die nicht nur für Effizienz und Zuverlässigkeit in mechanischen Anwendungen sorgen, sondern auch eine hohe Anpassungsfähigkeit an unterschiedliche technische Systeme bieten.

4. Vorteile und Nutzen

Hohe Präzision und Maßhaltigkeit: Aufgrund der Standardisierung nach DIN 6880 verfügen Keilstähle über eine hohe Maßgenauigkeit. Dies sichert die präzise Fertigung der daraus produzierten Bauteile, wie Nasenkeile und Passfedern, die in Anwendungen mit hohen Anforderungen an Genauigkeit und Sicherheit eingesetzt werden.

Vielseitigkeit: Die verschiedenen verfügbaren Querschnitte (quadratisch, rechteckig, flach-rechteckig) ermöglichen es, Keilstähle für eine Vielzahl von Anwendungen und Anforderungen zu nutzen. Dies erhöht ihre Einsatzmöglichkeiten und Flexibilität in der Fertigung.

Hohe Belastbarkeit: Die aus robustem Stahl oder Edelstahl gefertigten Keilstähle bieten eine hervorragende Festigkeit. Dadurch sind die resultierenden Bauteile in der Lage, hohe mechanische Belastungen zu bewältigen, was ihre Einsatzfähigkeit in anspruchsvollen Umgebungen und Anwendungen sichert.

Wirtschaftlichkeit: Die Standardisierung der Maße und die universelle Einsetzbarkeit von Keilstählen ermöglichen kosteneffiziente Fertigungsprozesse. Hersteller können Bauteile aus Keilstählen ohne zusätzliche Anpassungen oder spezialisierten Formen schnell und effizient produzieren.

Zuverlässige Verbindungslösungen: Keilstähle ermöglichen die Herstellung von Maschinenelementen, die sichere, form- und kraftschlüssige Verbindungen garantieren. Dieses Maß an Zuverlässigkeit ist essenziell für Anwendungen, bei denen die Unversehrtheit der Verbindung entscheidend für den Gesamtbetrieb der Maschine ist.

Korrosionsbeständigkeit: Bei der Verwendung von Edelstahl A4-Qualität als Material bieten Keilstähle eine hohe Beständigkeit gegen Korrosion, was die Lebensdauer der daraus hergestellten Bauteile verlängert, insbesondere in anspruchsvollen Umgebungen.

Nutzen von Keilstählen und den daraus produzierten Maschinenelementen

Erhöhte Maschinenlebensdauer: Die präzise und robuste Verbindung zwischen Bauteilen trägt dazu bei, die Lebensdauer von Maschinen und Anlagen zu verlängern, indem sie Abnutzung und Schäden an wichtigen Schnittpunkten minimieren.

Optimierte Wartung: Die insgesamt standardisierten und universal einsetzbaren Komponenten vereinfachen Wartungsarbeiten, da austauschbare Teile leicht verfügbar sind und ohne große Anpassungen verwendet werden können.

Innovativer Technikeinsatz: Die vielseitigen Einsatzmöglichkeiten fördern technologische Innovationen, indem sie es Konstrukteuren ermöglichen, mit maßgeschneiderten Verbindungslösungen zu arbeiten, die auf die spezifischen Anforderungen von Projekten zugeschnitten sind.

5. Montage und Installation

Die Montage und Installation von aus Keilstählen nach DIN 6880 hergestellten Maschinenelementen, wie z.B. Nasenkeilen und Passfedern, erfordert Präzision und Sorgfalt, um die zuverlässige Funktionalität sicherzustellen. Hier sind einige relevante Informationen und Schritte für eine korrekte Installation:

Vorbereitungen

• Prüfung der Teile:
  Vor der Montage sollten alle Bauteile auf Maßeinhaltung und Unversehrtheit geprüft werden. Sicherstellen, dass diese frei von Beschädigungen oder Verunreinigungen sind.

• Säuberung der Kontaktflächen:
  Die Welle und die Nabe sollten gründlich gereinigt werden, um Schmutz, Öl und andere Verunreinigungen zu entfernen. Saubere Kontaktflächen sind entscheidend für einen sicheren Sitz und eine formschlüssige Verbindung.

Montageprozess

• Ausrichtung: Richten Sie das montierende Bauteil, wie den Nasenkeil oder die Passfeder, mit den entsprechenden Nuten in Welle und Nabe aus. Die korrekte Passung ist essentiell, um Unregelmäßigkeiten in der Verbindung zu vermeiden.

• Einführen des Bauteils:
  Führen Sie das Bauteil axial ein und achten Sie darauf, dass es gleichmäßig eingeschoben wird, um Verkippungen zu vermeiden. Bei Bedarf kann ein leichter Druck oder Gummihammer verwendet werden, um das Bauteil vollständig in Position zu bringen. Es ist wichtig, Schutzmaterialien wie Kunststoff- oder Holzpuffer zu verwenden, um Beschädigungen zu verhindern.

Endkontrolle

• Nach dem Einbringen der Verbindungsteile sollte überprüft werden, ob das Bauteil fest sitzt und keine Beweglichkeit oder störendes Spiel vorhanden ist.

Nachkontrolle

• Funktionsprüfung:
  Testen Sie die Drehmomentübertragung, um sicherzustellen, dass die formschlüssige Verbindung ordnungsgemäß funktioniert. Dies wird besonders wichtig sein, wenn hohe Belastungen auf die Verbindung einwirken.

• Regelmäßige Wartung:
  In regelmäßigen Abständen sollten Wartungsarbeiten durchgeführt werden, um den Zustand der Verbindungen zu überprüfen. Bei Verlust der Maßgenauigkeit oder Beschädigungen müssen die betroffenen Bauteile ausgetauscht werden.

Eine ordnungsgemäße Montage und Pflege von Nasenkeilen und Passfedern sorgt nicht nur für die zuverlässige Funktionalität, sondern auch für die Maximierung der Lebensdauer der Maschinen und Komponenten.

6. Sicherheitshinweise & Normen

Bei der Verwendung und Montage von Keilstählen nach DIN 6880 sowie den daraus hergestellten Bauteilen wie Nasenkeilen und Passfedern ist es wichtig, auf relevante Sicherheitshinweise und Normen zu achten, um sichere und zuverlässige Verbindungen zu gewährleisten.

Sicherheitshinweise

Persönliche Schutzausrüstung:

• Tragen Sie stets geeignete Schutzausrüstung, wie Schutzhandschuhe und Augenschutz, um Verletzungen durch scharfe Kanten oder bei der Anwendung von Werkzeugen zu vermeiden.

Werkzeugverwendung:

• Verwenden Sie für die Montage geeignete Werkzeuge und Hilfsmittel, um Beschädigungen an den Bauteilen, der Welle oder der Nabe zu verhindern. Achten Sie darauf, Werkzeuge sachgerecht und kontrolliert einzusetzen.

Präzision und Kontrolle:

• Vor der Montage sollten alle Teile auf Maßhaltigkeit und Unversehrtheit überprüft werden, um Fehlfunktionen durch unpassende oder beschädigte Komponenten zu vermeiden. Eine regelmäßige Nachkontrolle der Sitzfestigkeit und Funktionalität ist ebenfalls ratsam.

Umgang mit Kräften:

• Stellen Sie sicher, dass die auf die Verbindung wirkenden Kräfte innerhalb der spezifizierten Belastungsgrenzen bleiben, um eine Beschädigung der Bauteile oder des Gesamtsystems zu vermeiden.

Relevante Normen

DIN 6880:

• Diese Norm spezifiziert die Maße und Toleranzen für Keilstähle und gewährleistet die Kompatibilität mit den entsprechenden Nutabmessungen in Wellen und Naben. Sie dient als Grundlage für die Fertigung der Keilstähle und die spätere Herstellung der Bauteile.

DIN 6884, DIN 6887, DIN 6889, DIN 6885 und DIN 6886:

• Diese Normen definieren spezifische Maße und Toleranzen für die jeweiligen Bauteile, wie Nasenkeile, Nasenhohlkeile und Passfedern. Sie sichern die standardisierte Fertigung und die Austauschbarkeit der Komponenten in unterschiedlichen technischen Anwendungen.

DIN ISO 2768:

• Diese Norm legt allgemeine Toleranzen für Längen- und Winkelmaße, Form und Lage fest, die ebenfalls für die Bauteile relevant sind, um eine konsistente Qualität und Kompatibilität bei der Herstellung zu gewährleisten.
