    mbo Oßwald ist Winkelgelenk Hersteller, Winkelgelenke Hersteller, DIN 71802 Form BS, mit Nietzapfen und Sicherungsbügel. Folgende Werkstoffe stehen zur Auswahl: Stahl oder Edelstahl 1.4305, bzw. Edelstahl 1.4404, A4 Qualität.

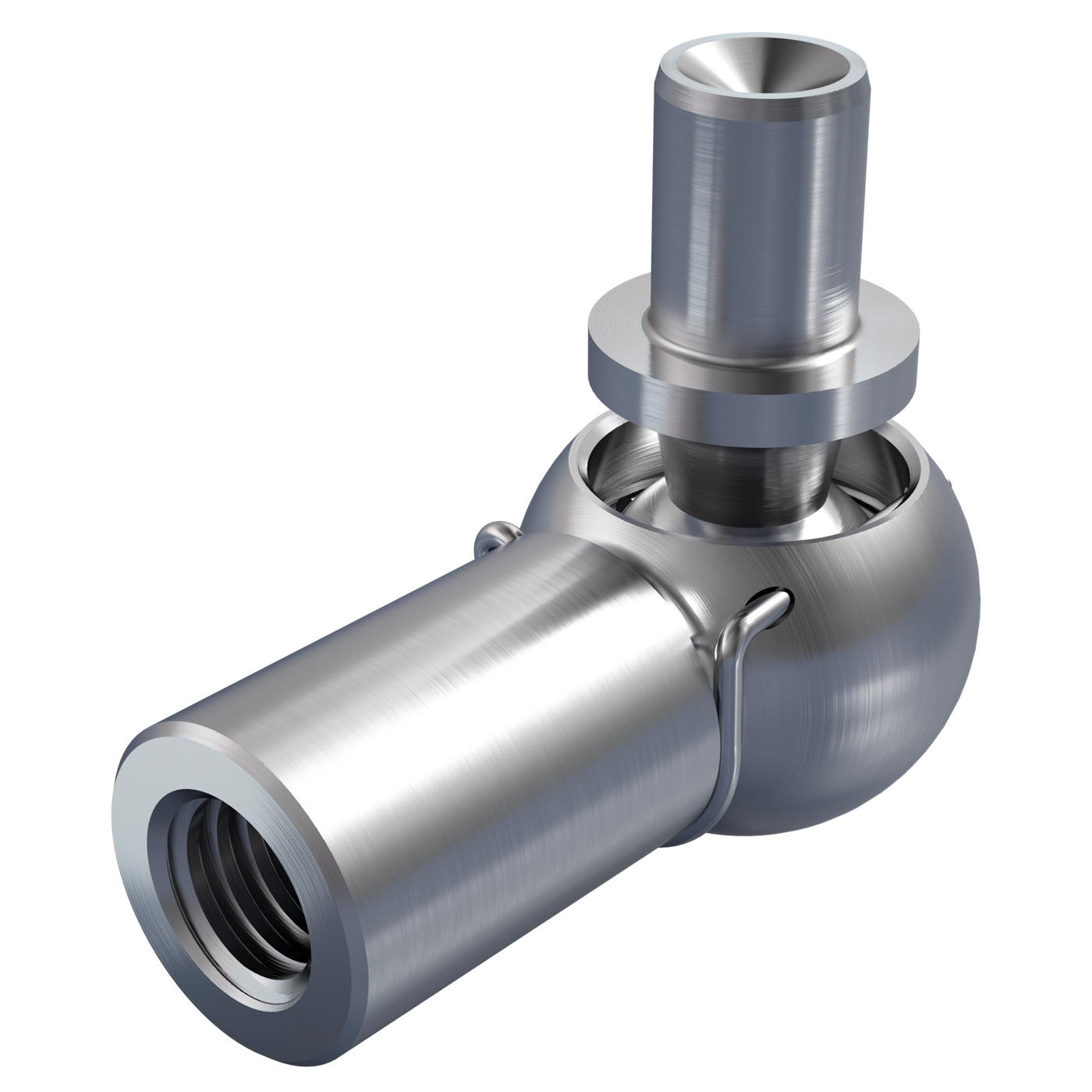

    Winkelgelenk DIN 71802 mit Nietzapfen BS 10 x 4,5 M6 Edelstahl

    3 Bewertungen seit 22.09.2026
    Preis pro Stück
    Optional
    Lieferzeit

    Priorisieren Sie dieses Bauteil (max. 400 Stück) in unserer Fertigung. Verkürzen Sie die Lieferzeit um 1-2 Werktage. Diesen Service testen wir aktuell exklusiv für das Lieferland Deutschland.
    Zubehör für
    Ähnliche Artikel lieferbar
    Warenkorb
    Gesamtpreis
    Firmenkunde

    zzgl. MwSt.
    zzgl. Versandkosten

    1 ähnlich DIN 71802
    * Kurzzeichen für Gewinde: Regelgewinde = kein Kurzzeichen, Regelgewinde linksgängig (nur in der Kugelpfanne) = LH, Feingewinde = FG
    Bestellnummer
    10 03 1333 1010/000
    SKU
    0010059
    Bezeichnung
    Winkelgelenk DIN 71802 Form BS mit Nietzapfen
    Größe
    BS 10 x 4,5 M6
    Materialgruppe
    Edelstahl
    Oberfläche
    blank
    d1
    10
    d1 Toleranz²
    H9/h9
    d2*
    M6 x 1
    Gewindeart
    Regelgewinde rechts
    d3
    10
    d5 h11
    6
    l1 ±0,2
    4,5
    l3 ±0,3
    11
    a ±0,3
    25
    e min.
    11,5
    Masse (kg) per Stück
    0,021
    Werkstoff

    Edelstahl 1.4305 (X8CrNiS18-9)

    Sprengring und Sicherungsbügel: Edelstahl
