Bolzen mit Einstich für Wellensicherungen (passend für Gabelköpfe)

1. Produktbeschreibung

Ein Bolzen mit Einstich für Wellensicherungen passend für Gabelköpfe, ist ein flexibles und zuverlässiges Verbindungselement, das besonders in Anwendungen eingesetzt wird, die eine präzise Fixierung erfordern. Der Einstich gewährleistet die sichere Positionierung einer Wellensicherung, die den Bolzen in der gewünschten Position hält. In der Anwendung wird der Bolzen durch die Querbohrung eines Gabelkopfes geführt und die Wellensicherung wird in den Einstich eingesetzt, um eine feste und dauerhafte Verbindung zu schaffen, die zuverlässig mechanischen Belastungen standhält.

Bolzen mit Einstich für Wellensicherungen sind in Kombination mit Gabelköpfen universell einsetzbar und in vielen Bereichen praktikabel, darunter als Hebelverbindungen in mechanischen Systemen z.B. in Fahrzeugen, Maschinen oder in landwirtschaftlichen Geräten.

Gefertigt aus hochwertigen Materialien wie Stahl oder rostfreiem Edelstahl, sind diese Bolzen auch in korrosiven und hochbelasteten Umgebungen einsetzbar. Die Anwendung spezieller Oberflächenbeschichtungen wie Verzinkung verbessert die Beständigkeit gegen Witterungseinflüsse noch weiter. Dank genormter Abmessungen lassen sich diese Bolzen problemlos in bestehende Systeme integrieren, was sie ideal für den Einsatz in verschiedenen industriellen Anwendungen macht.

2. Produktdetails

Größe: BEG 4 x 10,5 x 8,5 - BEG 25 x 57 x 50,5

Materialgruppe: Stahl, Edelstahl

Oberfläche: blank, galvanisch verzinkt weiß

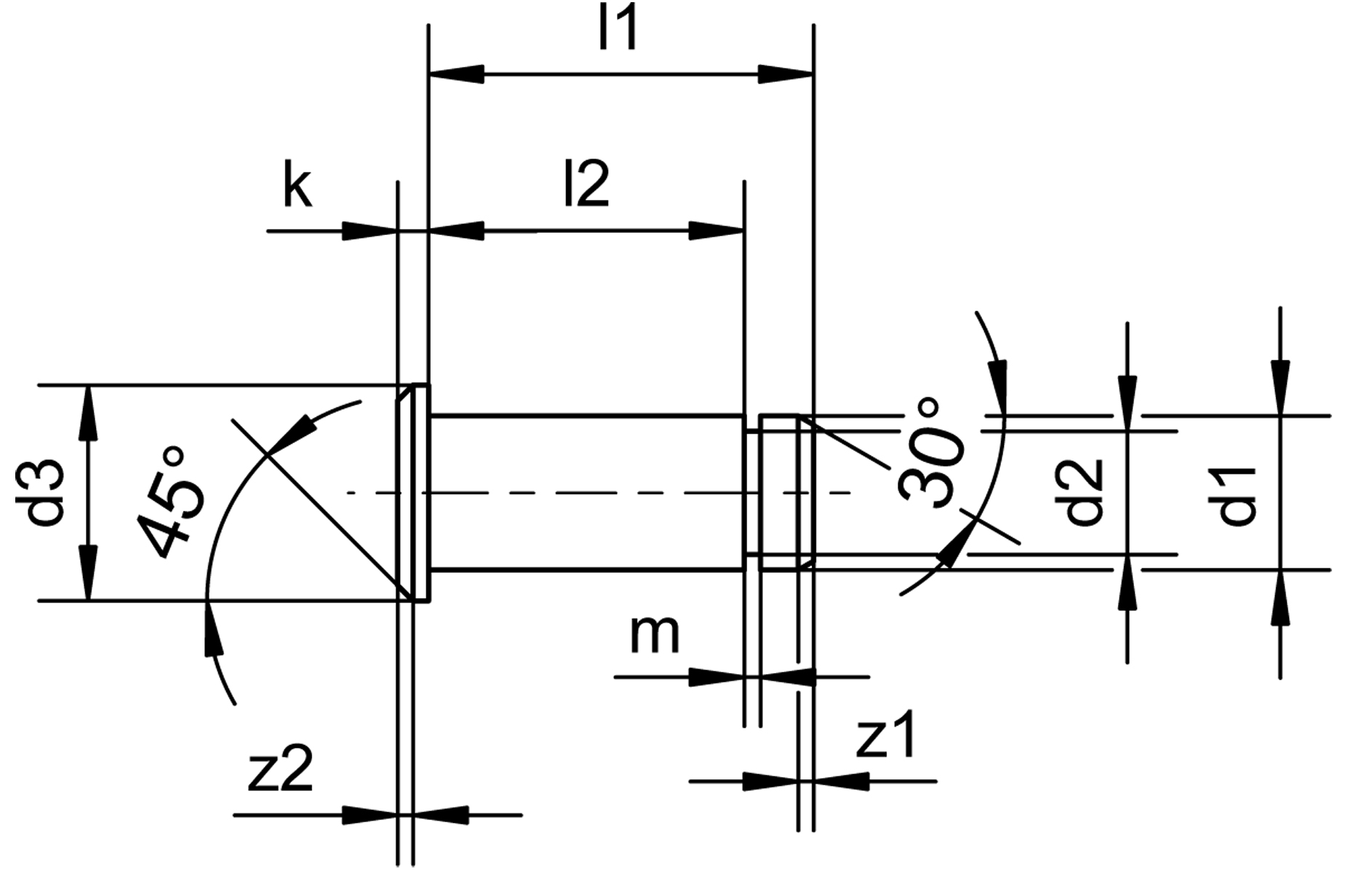

d1 Bolzendurchmesser: 4 - 25

l2 Klemmlänge: 8,5 - 50,5

3. Anwendungsbereiche & Kompatibilität

Im industriellen Einsatz sind Bolzen mit Einstich für Wellensicherungen aufgrund ihrer Vielseitigkeit und Robustheit essenziell:

Maschinenbau: Diese Bolzen sind unentbehrlich für die Befestigung von Antriebskomponenten, die in Produktionsmaschinen und Fördermechanismen eingesetzt werden. Sie gewährleisten eine zuverlässige Bewegungssicherung, die auch unter ständigem Belastungswechsel stabil bleibt. In automatisierten Montagelinien tragen sie zur präzisen Ausrichtung und Stabilität der Maschinen bei, was deren Lebensdauer erhöht und die Wartungskosten senkt.

Landwirtschaft: In landwirtschaftlichen Maschinen, wie Traktoren und Mähdreschern, spielen Bolzen mit Einstich eine zentrale Rolle beim sicheren Verbinden von beweglichen Teilen. Sie sind besonders nützlich in hydraulischen Anlagen, in denen sie als Verbindungselemente für flexible Anpassungen unter wechselnden Umweltbedingungen dienen. Der Einsatz von Sicherungsringen verhindert einen Verlust der Verbindung durch starke Vibrationen oder Schläge, die in unebenem Gelände häufig vorkommen.

Bauwesen: In der Bauindustrie sind diese Bolzen in schweren Maschinen wie Baggern und Kränen integrale Bestandteile für die Befestigung von mobilen Komponenten. In Hydrauliksystemen sorgen sie dafür, dass Schwenkarme und andere bewegliche Teile sicher positioniert bleiben, was entscheidend für den reibungslosen Betrieb und die Sicherheit auf Baustellen ist. Sie widerstehen hohen mechanischen Belastungen und tragen dazu bei, Arbeitsausfälle durch mechanisches Versagen zu minimieren.

Elektrotechnische Anlagen: Im Bereich der Elektrotechnik dienen Bolzen mit Einstich als stabile Befestigungspunkte für schwere Kabelkanäle und sichernde Elemente in elektrischen und elektromechanischen Installationen. Besonders in Transformatorstationen oder Schaltanlagen ist ihre Robustheit wichtig, um den hohen physischen Belastungen durch Kabelgewichte und Vibrationen standzuhalten. Ihre Verwendung ermöglicht eine sichere und dauerhafte Befestigung, die Wartungsarbeiten erheblich vereinfacht.

Kompatibilitäten

Dank ihrer genormten Fertigung, ihrer Kompatibilität mit Gabelköpfen und der Möglichkeit zur Kombination mit Wellensicherungen, bieten diese Bolzen eine flexible Integration in verschiedene Systeme. Diese Eigenschaften erleichtern die Installation und Instandhaltung, da keine speziellen Werkzeuge erforderlich sind, und ermöglichen Austausch und Anpassung in bestehenden Systemen. Sie gewährleisten eine gleichmäßige Lastverteilung und minimieren die Gefahr von Fehlern oder Beschädigungen im Betrieb.

4. Vorteile und Nutzen

Sicherheit und Stabilität: Bolzen mit Einstich bieten durch den Einsatz von Wellensicherungen, wie KL-Sicherungen, SL-Sicherungen, Bajonett-Clipse oder Sicherungsscheiben DIN 6799, eine herausragende Sicherung gegen unbeabsichtigtes Lösen. Diese Eigenschaft ist besonders in Umgebungen von Bedeutung, die starken Vibrationen oder Erschütterungen ausgesetzt sind, wie es häufig im Maschinenbau oder in der Bauindustrie der Fall ist. Die Wellensicherung sitzt fest im Einstich des Bolzens und unterstützt die Erhaltung der strukturellen Integrität der Verbindung unter dynamischen Belastungen, was möglichen Systemausfällen oder Sicherheitsproblemen vorbeugt.

Montage und Demontage: Ein wesentlicher Vorteil dieser Bolzen ist die unkomplizierte Handhabung. Da kein Gewinde benötigt wird, entfällt die aufwändige Vorbereitung von Gewindebohrungen und das Einschrauben, was eine erheblich verkürzte Installationszeit mit sich bringt. Dies spart wertvolle Zeit bei der Montage und Demontage von Bauteilen, was vor allem bei Projekten mit engen Zeitplänen von Vorteil ist. Zudem reduziert es die Notwendigkeit für spezialisierte Werkzeuge, was die Austauschbarkeit der Komponenten erleichtert.

Langlebigkeit: Gefertigt aus widerstandsfähigen Materialien wie verzinktem Stahl und Edelstahl, sind diese Bolzen optimal für den Einsatz in korrosiven oder extremen Umgebungen geeignet. Die verwendeten Materialien garantieren eine hohe Resistenz gegen Witterungseinflüsse und chemische Angriffe, was die Lebensdauer der Verbindungen dramatisch verlängert. Dies ist besonders wichtig in Industriezweigen wie der Agrartechnik und dem Schiffbau, wo mechanische Komponenten oft rauen Bedingungen ausgesetzt sind.

Kosteneffizienz: Dank der normierten Fertigung dieser Bolzen entstehen Einsparungen sowohl bei der Lagerhaltung als auch bei der Logistik. Standardisierte Maße und Ausführungen ermöglichen den Einsatz der Bolzen in unterschiedlichen Systemen, ohne dass teure Anpassungen notwendig werden. Dies reduziert die Komplexität bei der Beschaffung und Lagerhaltung, da keine spezifischen Teile für verschiedene Anwendungen bevorratet werden müssen, sondern eine Vielzahl von Anwendungen mit einem einzigen Produkttyp abgedeckt wird.

Flexibilität und Anpassungsfähigkeit: Bolzen mit Einstich integrieren sich nahtlos in verschiedenste mechanische Systeme, was den Austausch oder die Erweiterung solcher Systeme erleichtert. Ihre Standardisierung ermöglicht es, Anpassungen oder Erweiterungen an bestehenden Anlagen vorzunehmen, ohne dass umfassende Umbauten erforderlich sind. Diese Flexibilität ist entscheidend, wenn Unternehmen ihre Produktionslinien modifizieren oder neue Technologien integrieren möchten, da sie vorhandene Komponenten weiter nutzen und dabei flexibel auf Veränderungen reagieren können.

5. Montage und Installation

Komponentenvorbereitung: Vor der Montage sollte sichergestellt werden, dass alle Bauteile - insbesondere die Kontaktflächen - frei von Schmutz und Beschädigungen sind. Rückstände oder Unebenheiten auf den Oberflächen können den festen Sitz und die Stabilität der Verbindung beeinträchtigen. Eine gründliche Reinigung gewährleistet die optimale Haftung und minimiert das Risiko von Materialermüdung oder Korrosion.

Ausrichtung der Bauteile: Präzision bei der Ausrichtung des Bolzens ist entscheidend. Der Bolzen muss exakt in die vorgesehenen Bohrungen oder Öffnungen eingeführt werden, um die volle Belastbarkeit sicherzustellen. Eine fehlerhafte Ausrichtung kann zu ungleichmäßiger Lastverteilung führen, welche die mechanische Integrität der Verbindung schwächt und vorzeitigen Verschleiß verursacht.

Montage der Verbindungselemente: Nachdem der Bolzen korrekt positioniert ist, sollte die Wellensicherung im Einstich befestigt werden. Die Wellensicherung verhindert das ungewollte Verschieben des Bolzens. Passende Axialwellensicherungen sind SL-Sicherungen, KL-Sicherungen, Sicherungsscheiben DIN 6799 und Bajonett-Clipse.

Sicherheitsüberprüfung: Der fertige Zusammenbau muss auf festen Sitz und korrekte Funktionalität überprüft werden. Sicherstellen, dass die Wellensicherung richtig sitzt und der Bolzen fest in seiner Position gehalten wird. Jegliche Spielräume oder Lockerheiten müssen sofort behoben werden, um die Betriebssicherheit zu wahren und die Effizienz der Verbindung zu maximieren.

Wartung und Kontrolle: Regelmäßige Inspektionen sind entscheidend, um die langfristige Funktionalität der Verbindung zu garantieren. Bei diesen Prüfungen sollten die Bolzen und Wellensicherungen auf Verschleiß, Korrosion oder andere Schäden untersucht werden. Gegebenenfalls Schmiermittel auftragen, um Reibung zu minimieren und die Mobilität der Verbindung zu erhöhen. Regelmäßige Wartung trägt wesentlich zur Verlängerung der Lebensdauer der Verbindung und zur Aufrechterhaltung der Systemeffizienz bei.

6. Normen und Zubehör

Die relevanten Normen für Bolzen mit Einstich passend für Gabelköpfe sind:

DIN 1434: An dieser Norm für Bolzen mit Splintloch orientiert sich die Bauform und die technischen Details der Bolzen mit Einstich.

DIN 6799: Die Norm definiert die Produktdetails der passenden Sicherungsscheiben für den Einstich.

SL-Sicherung: Diese standardisierte Wellensicherung ist ebenfalls passend für den Bolzen mit Einstich und bietet durch ihre Bauform eine zusätzliche Absicherung gegen Axialabzug.

KL-Sicherung: Diese Sicherungselement gibt es in den passenden Größen für den Einstich-Bolzen und besticht durch seine einfache Handhabung bei Montage und Demontage.

Bajonett-Clip: Das intelligente Design dieser Axialwellensicherung verhindert ungewollte axiale Bewegungen und erleichtert das Aufsetzen auf den Bolzen.

DIN 71752: Diese Norm spezifiziert die Anforderungen an Gabelköpfe, mit denen der Bolzen kombiniert wird, um die korrekte Passform und Funktionalität zu ermöglichen.

Alle genannten Normen gewährleisten eine standardisierte und zuverlässige Verbindungslösung in mechanischen Systemen. Die Zubehörteile, wie passende Wellensicherungen oder die Gabelköpfe, machen Bolzen mit Einstich anpassungsfähig für eine Vielzahl von Anwendungen, in denen Sicherheit, Stabilität und Wartungsfreundlichkeit entscheidend sind.
